用于线缆的屏蔽效应测量设备/系统

Model No. SEM03
特性

此型号采用符合MIL-C-85485A的标准测量方法。它能够有效地评估同轴线缆和多芯 线缆(同样也支持远场测量)。通过特征阻抗值可进行校准。

【相关产品】
👉  屏蔽效应测量系统产品系列
👉  若您研发电波吸收材料或噪声抑制片,请参考

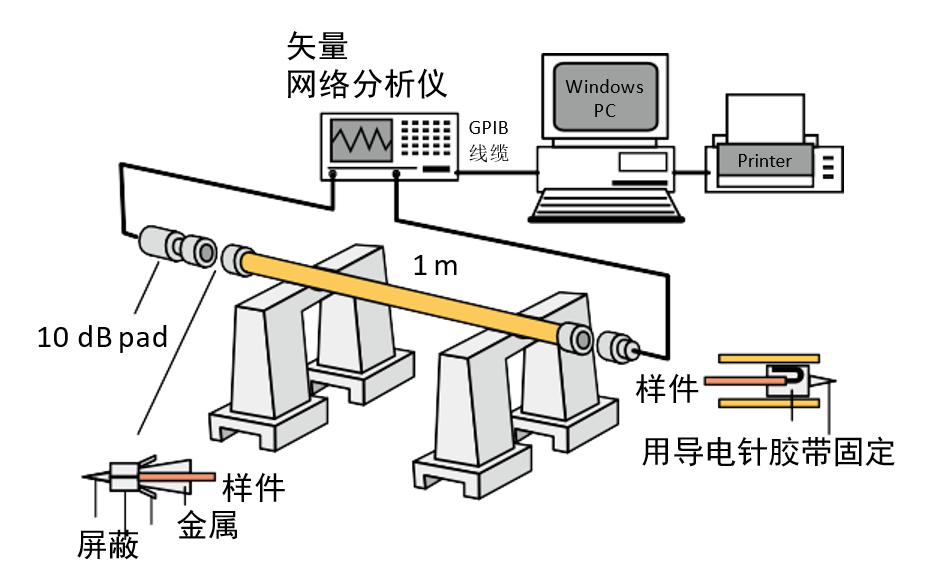

配置

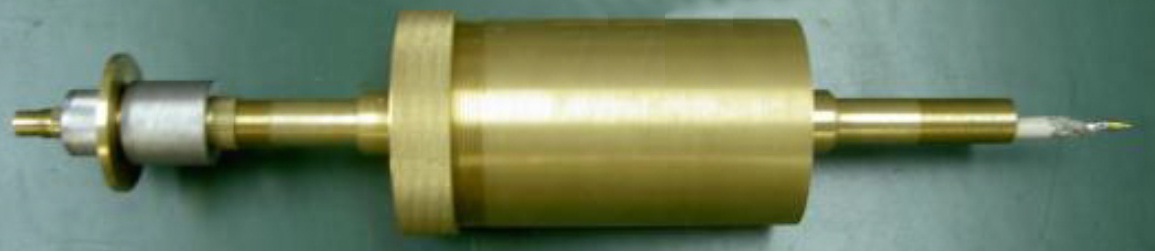

用于连接器的测量套件 CC-50

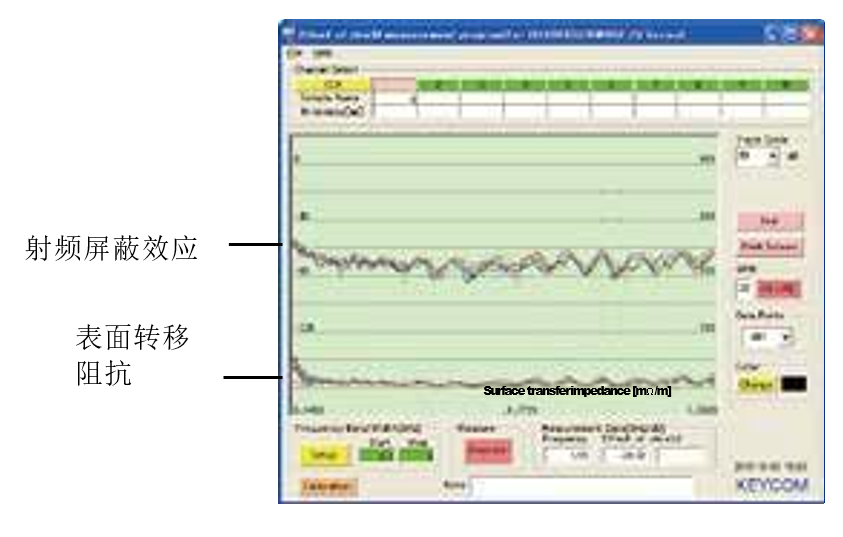

数据示例

订购信息(请告知我方型号、零件号以及其他需求)

零件号 产品名称 詳細
SC1.5D 用于测量的屏蔽套件 (含GPC7连接器) 针对1.5D同轴* (300KHz~6GHz)
SC10 用于测量(通过GPC7连接器)的屏蔽套件 针对 ø10 mm 以下线缆 (300 kHz 至 1 GHz) (含一个偏心率70% 或更小的保持隔片)
CC-50   用于适配器的测量套件
CM06D-AA-1500(2本) 测量线缆
ST-1A 固定基座
DMP-81 计算和显示软件
GP-01 GPIB连接线缆
Windows PC   可一起订购。
*不同于1.5D同轴线缆,可在300 kHz至1 GHz对于线缆进行测量。
*其他必要部件:矢量网络分析仪或标量网络分析仪。
