DC-440MHz 90dB 对数放大器

Model No. AMP47
特性
feature 此紧凑型对数放大器具有DC至440MHz的输入信号频率以及90dB的动态范围。
其快速响应速度可实现脉冲为30ns或更多的信号输入电平测量。
它运行时只需要单一的+3.3V至+5V电源。

规格

No. 项目 规格 详细信息
1 频率范围 DC至440MHz
2 输入阻抗 50Ω
3 最大输入电平 ±2.2V  +17dBm
4 最小输入电平 -73dBm以下 本体噪声
5 斜率 24mV/dB(typ)、22~26mV/dB 10MHz<f<200MHz
6 输出电压 0.5V @ -73dBm输入
2.5V @ +17dBm输入
标准值
7 输出负载电阻 MIN 100Ω
8 脉冲响应 可测量至少30ns。
200ns以上时与CW相同输出电压。

9 供給電源Vs +3V~+5.5V  10mA以下
10 RF连接器 SMA(f)
11 电源连接器 JST PA连接器 #1 Vs   #2 GND
12 外部尺寸 29.5(L)×29.5(W)×14.5(D) mm
30.5(L)×46.5(W)×14.5 mm(D)
安装孔2×φ2mm、25(L)×25mm(W)
不包含连接部件
包含连接部件
-
13 重量 20 g

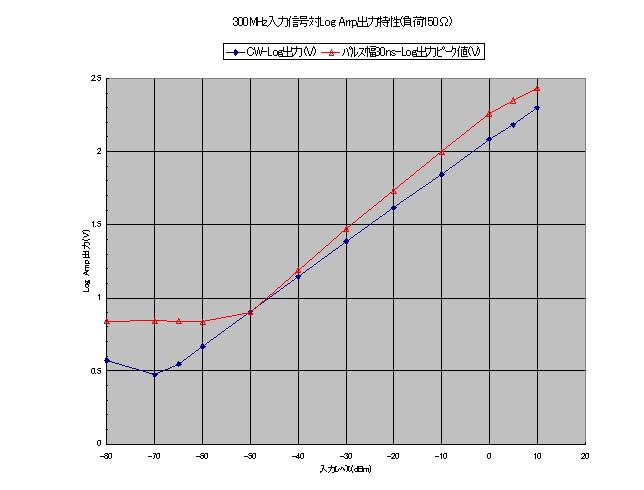

数据示例

数据示例
