远近转换天线评估系统
Model No. ANM01
特性
如今，各种天线测量技术正在日渐完善。
KEYCOM适当地跟随这些趋势，在1MHz~300GHz（VHF、UHF、微波、毫米波）领域开发出卓越的天线技术。 我们可以根据要求设计和制造各种天线评估系统（即使是单一数量也可以接受）。
特点
- 丰富的分析和显示内容
- 可进行告诉测量 示例）256 × 256点：30分钟（取决于矢量网络分析仪的性能）
配置
规格
XY-20（XY 扫描器/ 控制器） |
DMP-142081111-05（分析软件） |
| 扫描方式 |
平板扫描 |
| 扫描区域 |
1200 × 1200mm |
| 位置精度 |
0.1mm rms |
| 位置设置分辨率 |
0.01mm |
| 外部尺寸 |
2000（W）× 2000（H）× 2000（D）mm |
| 电源 |
80-120VAC、500W |
|
| 类型 |
PC |
| CPU |
Pentium 4 以上 |
| 内存 |
512MB 以上 |
| 分析xiang |
远场，孔径分布 |
| 输出格式 |
3D显示，XY显示，轮廓显示 |
| 金属波导探针天线 |
※更多详情请参考以下表格 |
| Windows PC |
可一起订购 |
| 矢量网络分析仪 |
可一起订购 |
|
数据示例

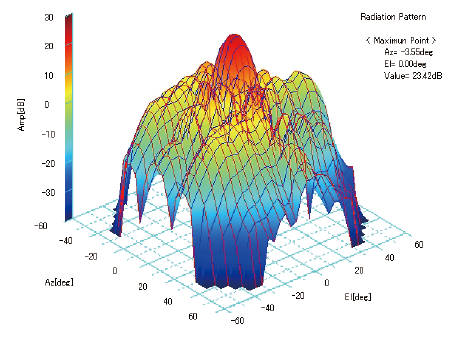

3D显示(远场示例） |

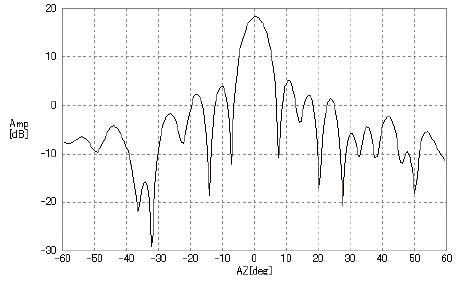

XY显示（远场） |
 |
 |

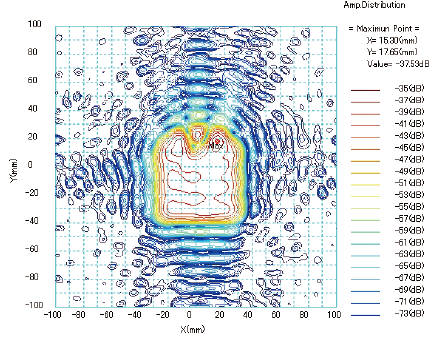

轮廓显示(孔径分布示例) |
 |
订购消息 【请告诉我方型号，零件号以及其他要求】
| 零件号 |
产品名称 |
| XY-20 |
XY 扫描器/ 控制器 |
| DMP-142081111-05 |
分析软件 |
法兰型号(矩形) |
法兰型号(圆形) |
| 零件号 |
|
频率（GHz） |
波导标准 |
常规长度（mm） |
| PA430S |
UG437A/U |
1.7-2.6 |
WR-430 |
300 |
| PA284S |
UG53/U |
2.6-3.95 |
WR-284 |
| PA187S |
UG149A/U |
3.95-5.85 |
WR-187 |
250 |
| PA137S |
UG344/U |
5.85-8.2 |
WR-137 |
200 |
| PA90S |
UG39/U |
8.2-12.4 |
WR-90 |
120 |
| PA62S |
UG419/U |
12.4-18 |
WR-62 |
| PA42R |
UG595/U |
18-26.5 |
WR-42 |
| PA28R |
UG599/U |
26.5-40 |
WR-28 |
|
| 零件号 |
|
频率（GHz） |
波导标准 |
常规长度（mm） |
| PA42R |
UG425/U |
18-26.5 |
WR-42 |
120 |
| PA28R |
UG381/U |
26.5-40 |
WR-28 |
| PA22R |
UG383/U |
33-50 |
WR-22 |
| PA19R |
UG383/U |
40-60 |
WR-19 |
| PA15R |
UG385/U |
50-75 |
WR-15 |
| PA12R |
UG387/U |
60-90 |
WR-12 |
| PA10R |
75-110 |
WR-10 |
| PA8R |
90-140 |
WR-8 |
|
