柱形远近转换天线测量系统

Model No. ANM02
特性
通过将探针天线的垂直运动与其旋转运动想和结合进行测量,从而可以在近场进行圆柱形测量,并且测量结果可以转换成远场的结果。
此外,通过增加水平运动这一选项可实现平面测量。

特点

配置

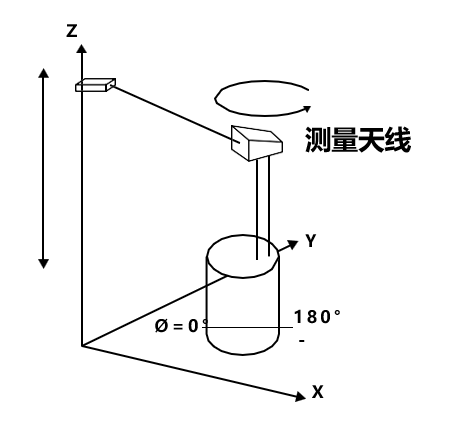

圆柱形测量配置示例 配置
圆柱形测量配置示例


数据示例

远场传输结果(3D显示)

远场传输结果(3D显示)

远场传输结果(H平面)

远场传输结果(H平面)

远场传输结果(E平面)

远场传输结果(E平面)

订购信息(请告知我方型号、零件号以及其他需求。)

零件号 产品名称 详细信息
CYLSCAN-001 圆柱扫描器/控制器 扫描方式:圆柱扫描
扫描区域: 垂直方向 800mm/水平方向 360°旋转
位置精度: 垂直方向 0.1mm/水平方向 0.1°
外部尺寸:
圆柱扫描器 1050mm(w) × 1400mm(H) × 390mm(L)
控制器 430mm(w) × 220mm(H) × 280mm(L)
DMP-155090304-02 测量・分析软件 分析项目:孔径分布,3D远场,定向增益
显示格式:3D显示,XY显示,轮廓显示
使用的PC规格
CPU:Pentium4 3.0GHz以上
内存:512MB以上
HDD:100MB以上(除了操作系统的空间)
*其他必要部件:PC(操作系统: Microsoft Windows)和矢量网络分析仪。
