柱形远近转换雷达截面积(RCS)测量系统

Model No. ANM03
特性
ANM03此系统通过将两个探针天线的垂直移动和测量对象的转动移动相结合,
在圆柱方向进行近场测量,然后测量结果变换成远场数据

特点

样件的整个周长的RCS通过接受援助方向扫描进行测量
分析和显示的内容丰富

配置

項目 部品番号 仕様
圆柱方向扫描仪 /控制器 CYLSCAN-001 扫描方式:圆柱扫描
扫描范围: 垂直方向 800mm/水平方向 360旋转
位置精度: 垂直方向 0.1mm/水平方向 0.1°
外部尺寸:
扫描仪单元 1050mm × 1400mm × 390mm
控制器单元 430mm × 220mm × 280mm
测量・分析软件 DMP-155090304-02 分析项目:孔径分布,3D远场,定向增益
显示格式:3D显示,XY显示,轮廓显示
使用的PC规格
CPU:Pentium4 3.0GHz以上
内存:512MB以上
HDD:100MB以上(除了操作系统的空间)
应准备 ・PC(OS:Microsoft WindowsXP SP2以上)
・矢量网络分析仪

数据示例

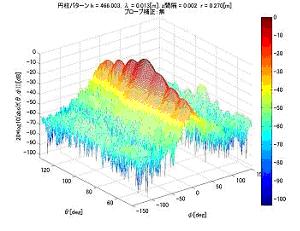

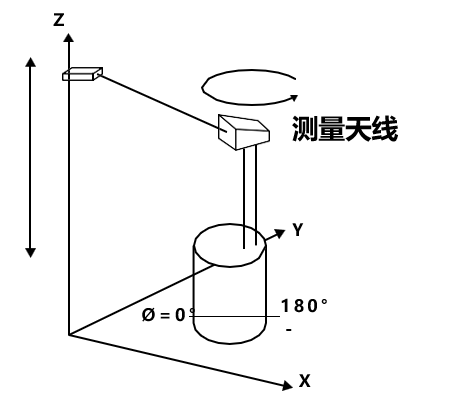

圆柱度测量配置示例   远场变换(3D显示)
圆柱度测量配置示例

远场变换(3D显示)

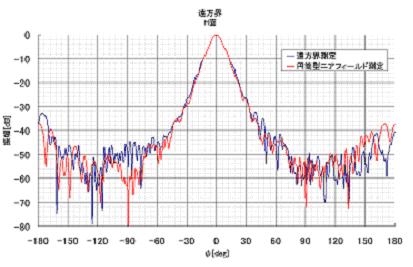

远场传输结果(H平面)
远场传输结果(H平面)

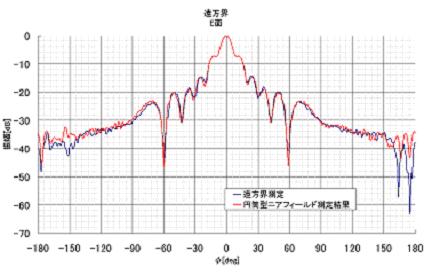

远场传输结果(E平面)
远场传输结果(E平面)
