二维天线方向图测量系统

Model No. ANM04
微波~毫米波段在远场测量。0.1度步骤的高精度旋转

feature 此系统在水平和垂直方向上以0.1度的步幅测量电磁波波长λ的远场的天线模式(1/2π或更多)。

配置

配置

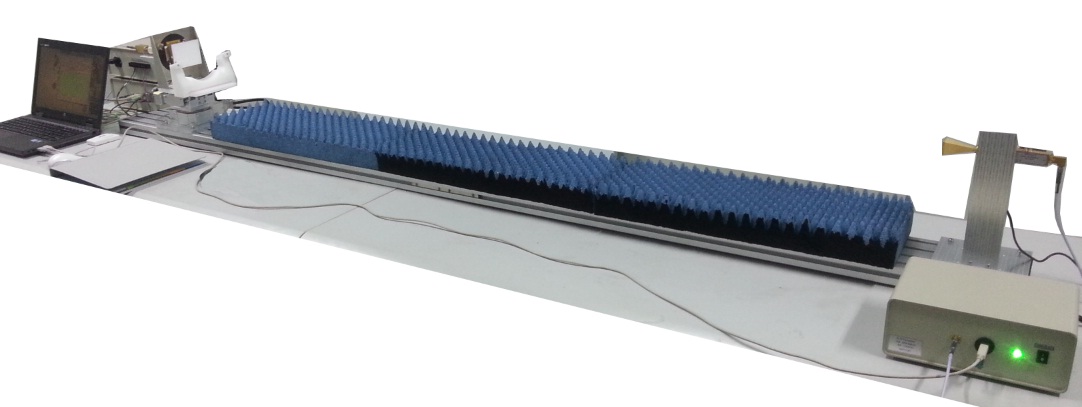

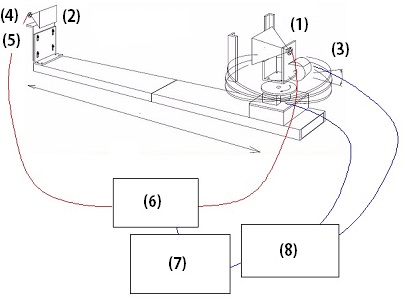

NO 设备
1) 发射天线(被测天线)
2) 接收天线
3) 振荡器
4) 检波器波器
5) 频率模块(75~78GHz, 0.2GHz步骤)
6) Vector network Analyzer
7) Azimuth Elevation Controller
8) Windows PC
选件 频率模块
FRM-18-26.5G: 18-26.5GHz 0.5GHz步骤
FRM-26.5-40G: 26.5-40GHz 0.5GHz步骤
FRM-40-60G: 40-60GHz 0.5GHz步骤
FRM-60-90G: 60-90GHz 0.5GHz步骤
FRM-90-110G: 90-110GHz 0.5GHz步骤

订购信息(请告知我方型号、零件号以及其他需求。)

零件号 ANM04-01
旋转控制 发送方:横方向370°、垂直方向:±10°、步骤:0.1°~5°可変
方位校正 偏移校正到图案轮廓的峰值
输入数据的平均化 1~128
测量频率 75~78GHz
显示項目 振幅、3dB低下全角、增益
数据导入 生成CSV格式数据并导入到Excel

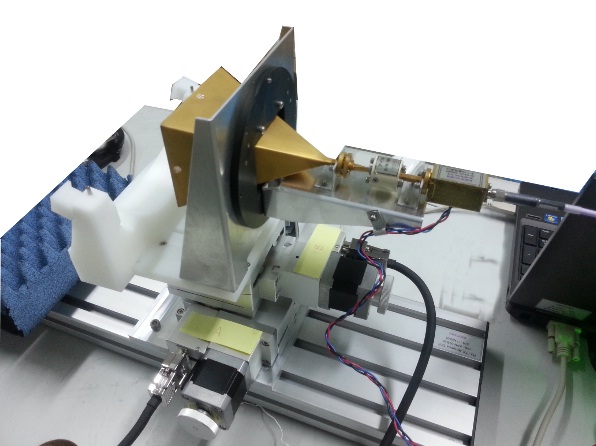

天线机制的详细示例
