喇叭天线
Model No. ANT01
特性
矩形波导天线用于相对较高的频率，通过波导传输电磁波。
这些矩形号角天线的内部被镀金，以改善特性。 频率范围从1.7GHz到18GHz，天线增益从10dBi到22dBi。

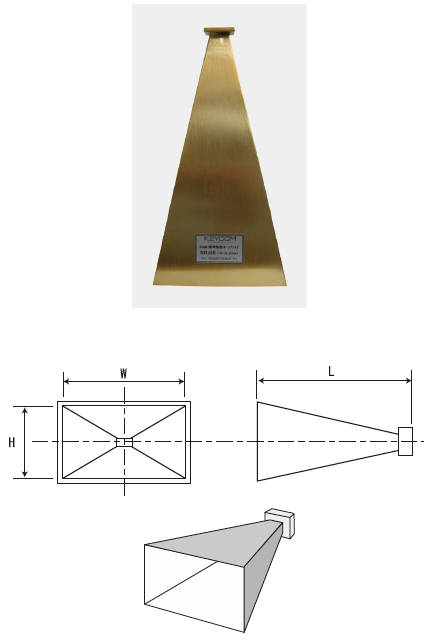

配置
订购信息（请告知我方型号、零件号以及其他需求。）
| 频率GHz |
波导标准 |
法兰型号 |
零件号
|
增益 dBi
(额定值) |
Lmm |
Hmm |
Wmm |
| 1.70 |
- |
2.60 |
WR- |
430 |
UG- |
437A/U |
RH430S |
10 |
145 |
140 |
187 |
| 2.60 |
3.95 |
284 |
53/U |
RH284S |
13.5 |
145 |
140 |
187 |
| 3.95 |
5.85 |
187 |
149A/U |
RH187S |
16 |
155 |
122 |
163 |
| 4.90 |
7.05 |
159 |
BRJ6 |
RH159S |
17 |
170 |
118 |
155 |
| 5.85 |
8.2 |
137 |
UG- |
344/U |
RH137S |
18 |
175 |
113 |
150 |
| 8.2 |
12.4 |
90 |
39/U |
RH90S |
19 |
175 |
85 |
110 |
| 12.4 |
18 |
62 |
419/U |
RH62S |
22 |
175 |
79 |
104 |
*提供标准增益和方向图轮廓。
*若需要测量数据，则另外收取费用
