标准（23 dBi）矩形喇叭天线

Model No. ANT02

特性

此波导型矩形喇叭天线内部镀金，天线增益为23 dBi。它也被称作标准增益喇叭（SGH）天线，主要用于测量其他天线的增益和天线方向图。我方可提供从18 GHz至325 GHz不同频率种类的天线。

d

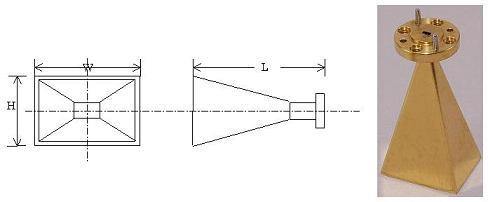

配置

订购信息（请告知我方型号、零件号以及其他需求。）

频率GHz			波导标准		法兰型号																Lmm	Hmm	Wmm
频率GHz			波导标准		矩形			零件号			圆形			零件号			FXR型	零件号			Lmm	Hmm	Wmm
18	-	26.5	WR-	42	UG	595	/U	RH	42	S	UG	425	/U	RH	42	R					190.0	78.6	103.3
22		33		34		599			34												152.4	63.8	83.6
26.5		40		28		599			28			381			28						129.2	52.4	68.9
33		50		22								383			22						103.4	41.9	55.1
40		60		19								383			19						88.4	35.3	46.3
50		75		15								385			15						70.5	27.7	36.4
60		90		12								387			12						59.6	22.8	30.0
75		110		10											10						49.2	18.7	24.6
90		140		8											8		FXR	RH	8	F	39.6	15.0	19.7
110		170		6											6				6		32.1	12.2	16.0
140		220		5											5				5		26.3	9.6	12.5
170		260		4											4				4		21.7	8.1	10.6
220		325		3											3				3		18.0	6.4	8.4

*提供标准增益和方向图轮廓。
*若需要测量数据，则另外收取费用。
