微型环形天线

Model No. ANT06
特性
微型环形天线由环形物组成,其周长与波长相比非常短。
在应用方面,它们被用于对小范围内的微波或毫米波进行非接触照射,或用于电场强度分布的精细测量。

规格

项目 内容
插入损耗 准备两个天线,并将它们彼此隔开1mm的距离。
基于相同长度的同轴电缆的插入损耗,不超过10 dB
反射減衰量 3dB以上

配置

天线形状

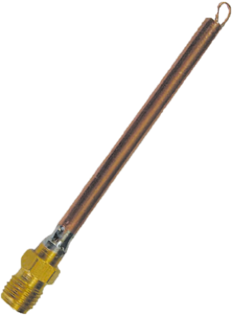

天线类型N

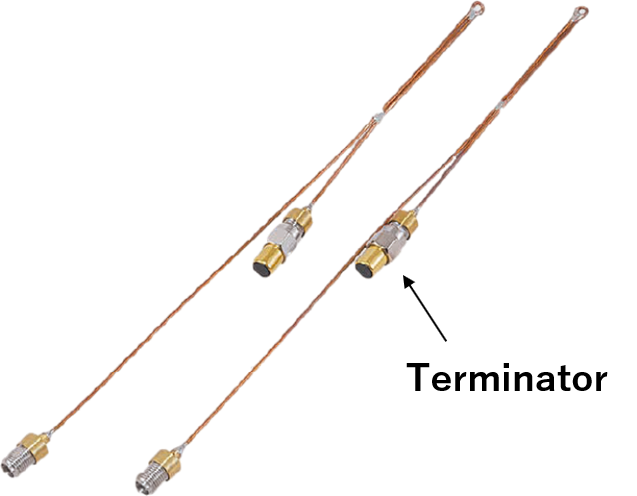

天线类型W

这是一个改进版,频率范围更广。 下订单时请联系我们。
天线类型N   天线类型W

发送部分

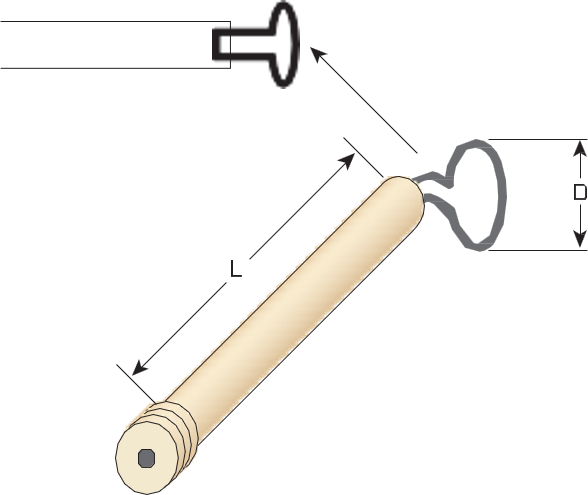

类型A

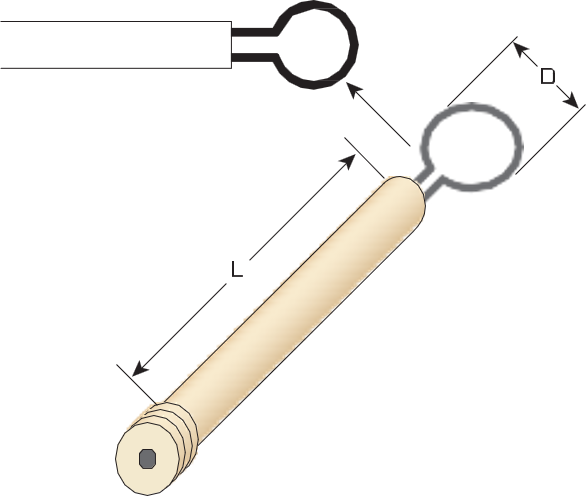

类型B

类型A   类型B

订购信息(请在下方的圆括号中填入需要的规格并联系我方)

天线类型 连接器 L:100mm D:3mm 发送部分类型 可选购
RA-085 N 或 W  - SMA(f) - 100 - 3 A 或 B - 若需要夹具等工具,请联系
*请告知您要使用的频率。
