规格
项目 | 内容 |
---|---|
频率 | 94GHz |
波束扫描角度 | ± 4.5° |
增益 | 39-41dBi |
水平面波束宽度 | 0.549° |
垂直面波束宽度 | 2.06° |
水平面副瓣水平 | –10.74dBi |
垂直面副瓣水平 | –9.38dBi |
数据示例

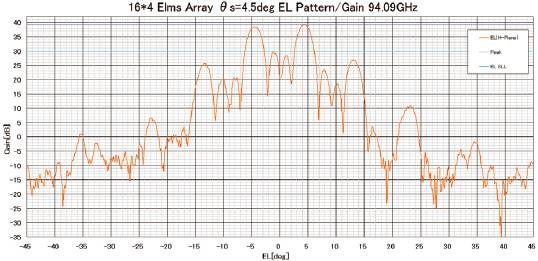

方向性・增益 |
垂直面 |
远场天线反向图 |
||

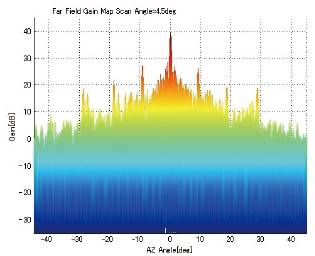

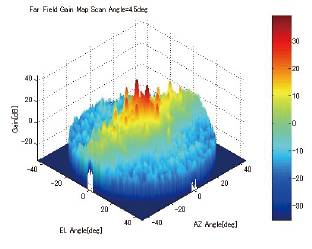

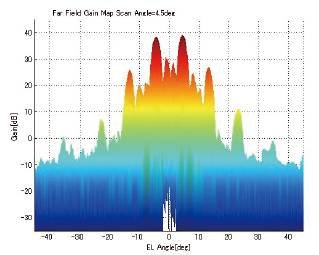

三维方向图 | 垂直面方向图 | 水平面方向图 |

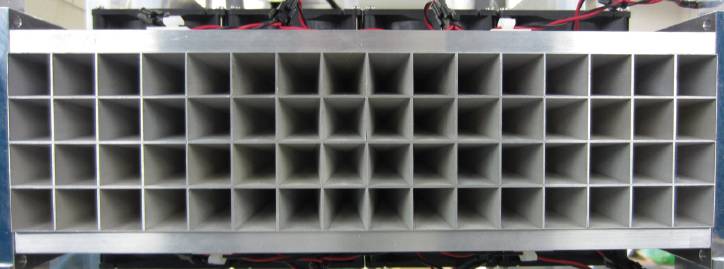

相控阵天线是由多个天线组成的。 它具有很强的指向性,可以远距离传输。也有可能用电改变无线电波的方向。
KEYCOM可以按照您的需求设计和制造各种相控阵天线,请随时与我们联系。
该天线用于 RAD73(94GHz波段气象雷达)的相控阵型接收器。
项目 | 内容 |
---|---|
频率 | 94GHz |
波束扫描角度 | ± 4.5° |
增益 | 39-41dBi |
水平面波束宽度 | 0.549° |
垂直面波束宽度 | 2.06° |
水平面副瓣水平 | –10.74dBi |
垂直面副瓣水平 | –9.38dBi |
方向性・增益 |
垂直面 |
远场天线反向图 |
||
三维方向图 | 垂直面方向图 | 水平面方向图 |
