测量系统
旋转控制 | 水平方向:接受器端±120d° |
步进:在0.1°至10°范围内可变 | |
方位角方向修正 | 方向图至峰值的偏移修正 |
倍频规范 | 自动通过PC转换 |
输入数据平均 | 1~128 |
测量频率 | 140GHz,最大 |
显示项目 | 幅度,3dB宽度角度,增益 |
数据加载 | 数据通过CSV格式加载到Excel |

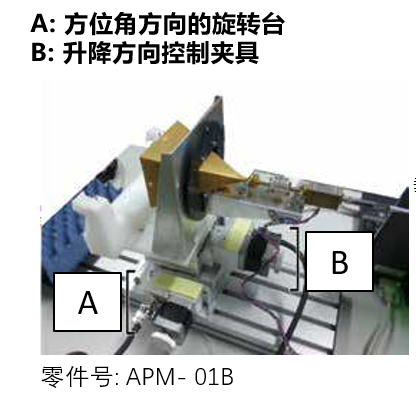

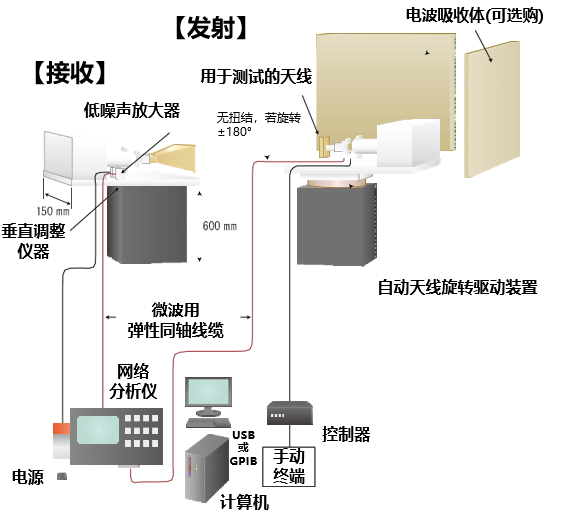

配置
数据示例
订购信息(请告知我方型号、零件号以及其他需求)
零件号 | ANT-41 |
HOME > 天线・天线评估系统 目录 > 天线评估系统 > 天线方向图测量系统 > 天线评估・传输特性测量系统(试验委托) |
此系统是为了在远场(far field)进行测量,即超过电磁波的波长λ的(1/2π)。此系统评估天线特性。同时也可以提供通过在方位向或垂直方向旋转天线测量天线方向图的程序
我们还提供一个程序,通过在方位角或仰角方向旋转天线来测量天线模式,也有偏振定位器,极化位置调节器或其他部件来帮您建立测试环境,请咨询。
旋转控制 | 水平方向:接受器端±120d° |
步进:在0.1°至10°范围内可变 | |
方位角方向修正 | 方向图至峰值的偏移修正 |
倍频规范 | 自动通过PC转换 |
输入数据平均 | 1~128 |
测量频率 | 140GHz,最大 |
显示项目 | 幅度,3dB宽度角度,增益 |
数据加载 | 数据通过CSV格式加载到Excel |
零件号 | ANT-41 |
