紧凑型天线测试系统

Model No. ANT49
特性

这是按照紧凑范围法评估天线特性的系统,使用抛物线反射器的。
这使得测量系统更小。 还提供了一个程序,通过在方位角或仰角方向旋转天线来测量天线方向图。

配置

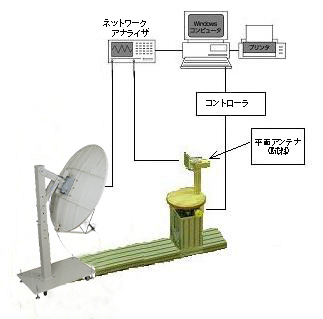

测量系统

旋转控制 水平方向 : 接收侧±120°
步进 : 0.1°~10°可変
方位校正 偏移校正到图案轮廓的峰值
回损 使用网络分析仪的S11
增益 与标准天线的比较
平均输入数字 1 ~ 128
测量频率 最大140GHz
显示项目 幅度,3dB宽度角,增益
数据导入 通过CSV将数据导入到Excel

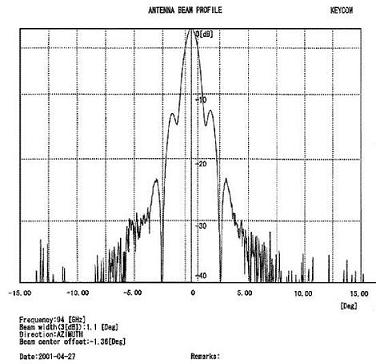

数据示例

订购信息(请告知我方型号、零件号以及其他需求)

CYCSCAN-02 圆柱扫描仪/控制器 测量系统中显示的内容

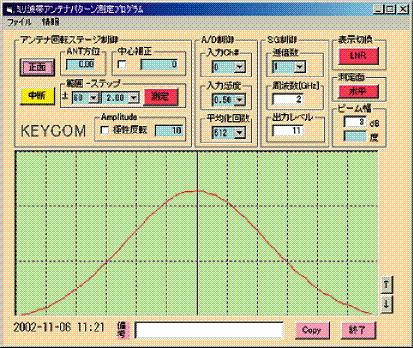

DMP-0021731-02 测量软件 数据示例中显示的内容
PA-01

偏置抛物线天线

平面波精度 : 1/8λ

有效幅度 水平 : 1,550mm
             垂直 : 700mm

频率 5GHz ~ 30GHz

PA-02

有效幅度 水平 : 850mm
             垂直 : 500mm

频率 5GHz ~ 30GHz

RH90S19SMA(f)7 喇叭天线(含同轴波导转换器) 8.2 ~ 12.4GHz(WR90)
RH62S22SMA(f)7 12.4 ~ 18GHz(WR64)
RH42S23SMA(f)7 18 ~ 26.5GHz(WR42)
RH28S23SMA(f)7 26.5 ~ 40GHz(WR28)
RH19 天线(波导连接) 40 ~ 60GHz
RH12 60 ~ 90GHz
RH10 75 ~ 110GHz
RH8 90 ~ 140GHz
CM06D-APC2.9(m)APC2.9(m)-2000 测量用同轴电缆 2条
GP-01 GPIB连接线缆
VNA 网络分析仪 可一起订购
Windows PC   可一起订购
