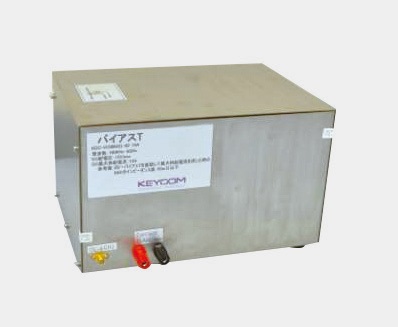

大电流T型偏置器

Model No. BYT05
特性
此偏压器用于高电流场合,最大供电直流电流是15 A或35 A。

规格

项目 内容 备注
频率 100kHz-6GHz
可承受DC电压 20V
最大DC电源 15A
挿入损耗 4dB 以下 本底噪声
反射衰减量 -8dB 以下 10MHz < f < 200MHz
输出电压 0.5V @ –73dBm 输入 标准值
2.5V @ +17dBm 输入
输出负载电阻 MIN100 Ω
脉冲响应 30ns 以上可测量。
200ns 以上 与CW相同的输出电压。
供电电源Vs +3V-+5.5V 10mA 以下
RF 连接器 SMA(f)
电源连接器 JST PA 连接器 #1Vs #2GND
外部尺寸 29.5(L)× 29.5(W)× 14.5(D)mm 不含连接器
30.5(L)× 46.5(W)× 14.5(D)mm 含连接器
安装孔2 × φ2mm、25(L)× 25(W)mm
重量 2.6kg

配置

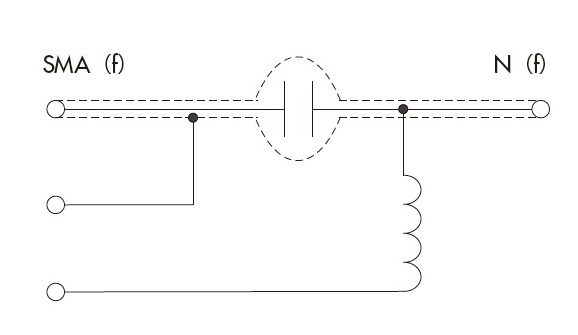

配置1

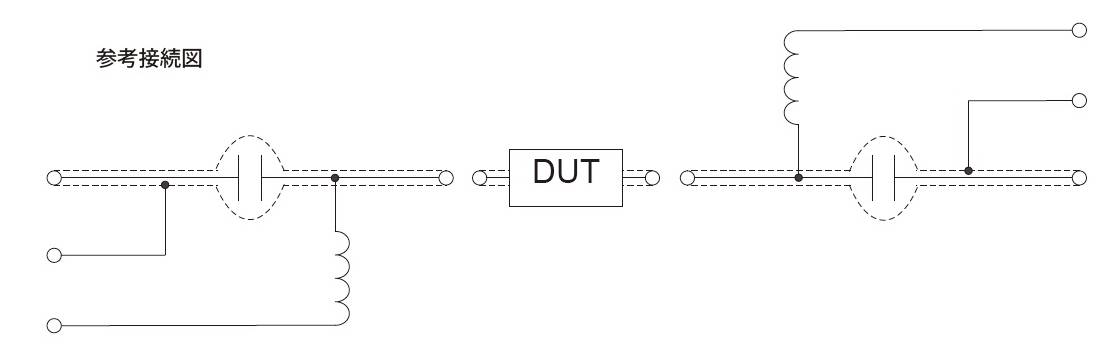

两个相同偏压器连接时的参考特性。
配置2
使用矢量网络分析仪时,先执行开路、短路和负载校准,而非被测件。然后,当两个偏压器直接连接时,S11和S21如下:
・S11:–30dB 以下(100kHz-6GHz)
・S21:1dB 以下(100kHz-6GHz)
在连接网络分析仪时防损坏。
在RF输入和RF输出之间的绝缘情况应在最大直流电源电流前进行确认。

订购信息(请告知我方型号、零件号以及其他需求。)

零件号 特征阻抗 (Ω) 最小频率 (Hz)(–3dB) 最大频率 (Hz) 可承受DC电压 (V)(最大) 最大DC电源 (A) 反射減衰量 (dB)(最大) 连接器
KDC-H100K6G-02-15A 50 100K 6G 20V 15 -8 SMA(f),N(f)
