300GHz~1μHz(超高频/毫米波/微波/UHF/VHF/超低频)的KEYCOM
可根据要求进行少量的设计・生产・测试。敬请垂询。

微波同轴型带通滤波器

Model No. FLT02
特性
KEYCOM的带通滤波器具有很大的频带外衰减和很低的二阶谐波。同样的,我方可根据您的要求设计合适的滤波器。

订购信息(请告知我方型号、零件号以及其他需求。)

零件号 带通
中心频率
fo MHz
3dB
通过带宽
MHz
通带
插入损耗
dB
频带外衰减 输出入
VSWR
输出入 尺寸
mm(max.)
W×L×H
低频端 高频端
BPF3000-1 3.0 0.15min. 4.0max. DC~2.7GHz
  30dBmin.
2fo/30dBmin.  1.9max SMA(f) 140×40×30
BPF5000-1 5.0 0.2min. 4.0max. DC~4GHz
  30dBmin.
2fo/30dBmin. 1.9max SMA(f) 140×40×30
BPF10000-1 10.0 0.35min. 4.0max. DC~8GHz
  30dBmin.
2fo/30dBmin. 1.9max SMA(f) 120×40×30
BPF15000-1 15.0 0.4min. 4.0max. DC~13GHz
  30dBmin.
2fo/30dBmin. 1.9max SMA(f) 120×40×30
BPF20000-1 20.0 0.4min. 4.0max. DC~17GHz
  30dBmin.
2fo/30dBmin. 1.9max SMA(f) 120×40×30

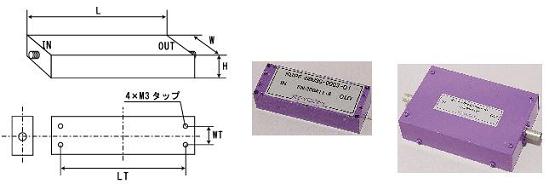

配置
