微波同轴型高斯滤波器

Model No. FLT03
特性
此滤波器在通过脉冲时既不会产生超调也不会产生下冲。
它优化了信噪比。

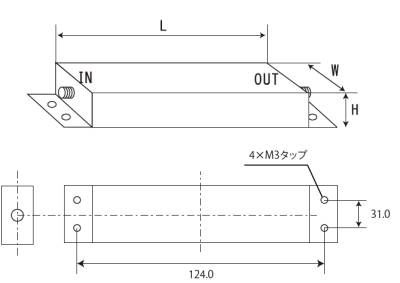

配置

数据示例

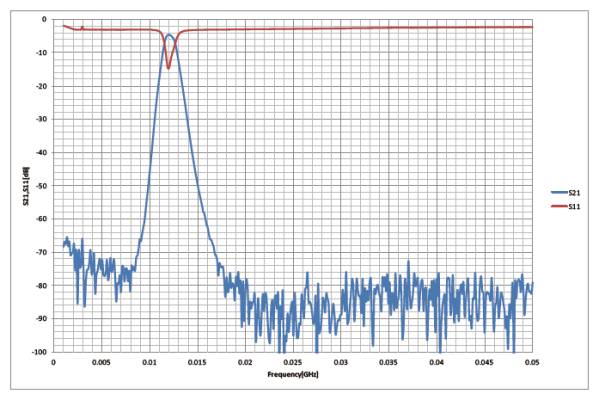

S21,S11

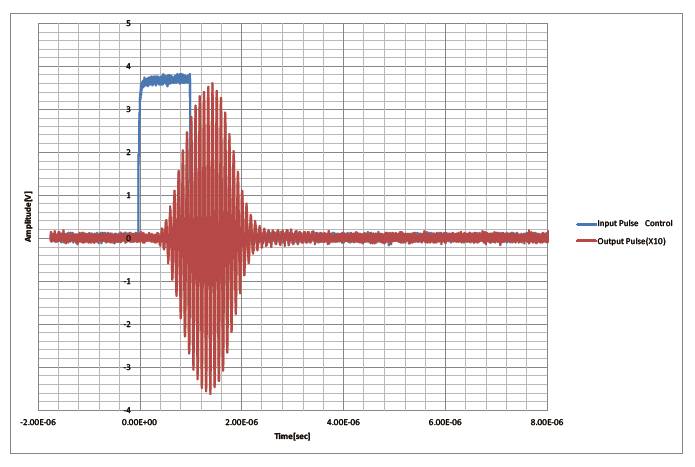

时间响应

订购信息(请告知我方型号、零件号以及其他需求。)

零件号 通带中心频率
中心周波数
(fo MHz)
3dB
通带带宽
(MHz)
通带
插入损耗
(dB)
时间轴上的
超调
和下冲
输入连接器 尺寸
mm(max.)
W×L×H
GauF10M-0.5M 10.0 0.5 15.0max. 波峰值的1/100以下 SMA(f) 110 x 37 x 20
GauF10M-1.1M 10.0 1.1 5.0max.
GauF10M-2.2M 10.0 2.2 2.0max.
GauF12M-0.5M 12.0 0.5 15.0max.
GauF12M-1.1M 12.0 1.1 5.0max.
GauF12M-2.2M 12.0 2.2 2.0max.
