谐波混频器

Model No. HMX02
特性

此电路通过将接收到的信号和振荡信号混合而获得输出信号,并从输出端子输出。高灵敏度,宽带谐波混频器,具有硅光束铅二极管的混合配置。

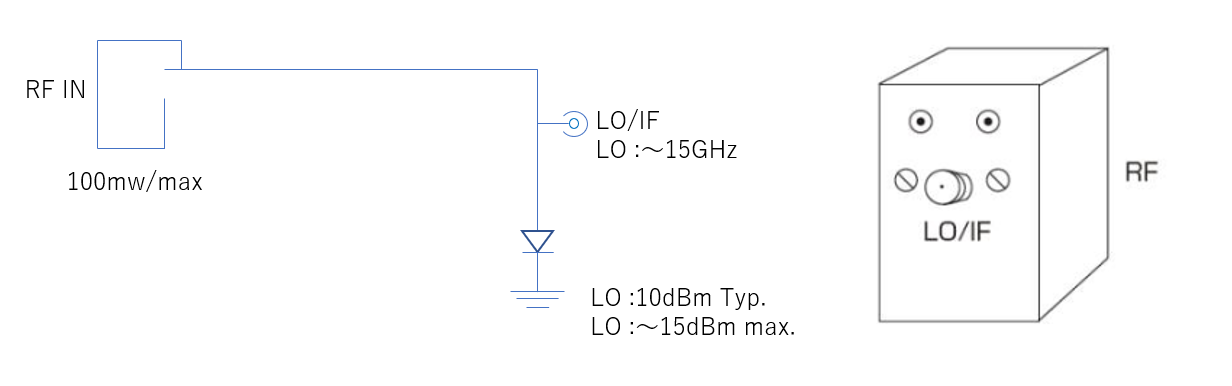

配置

订购信息(请告知我方型号、零件号以及其他需求。)

零件号 频率范围(GHz) 敏感度(min.dBm) 波导标准 法兰标准
HMX26 18-26.5 -75 WR-42 UG595
HMX33 26.5-33 -65 WR-28 UG599
HMX50 33-50 -60 WR-22 UG383/U
HMX60 40-60 -58 WR-19 UG383/U
HMX75 50-75 -55 WR-15 UG385/U
HMX110 75-110 -52 WR-10 UG387/U
示例)IF:0.01-2GHz LO输入:10dBm(典型值)最大15dB输出连接器:SMA(f)带双工器

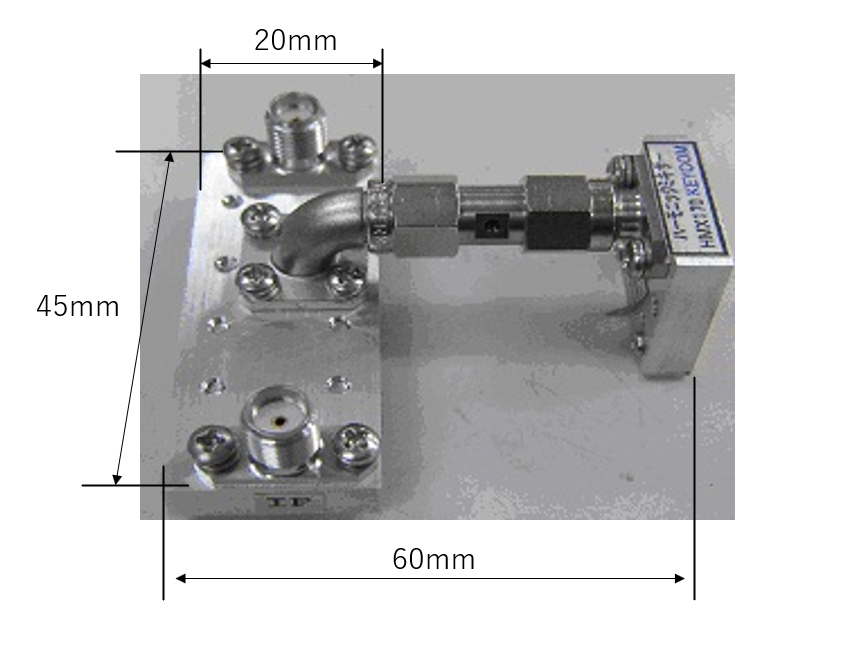

零件号 LO频率输入 Rf If Conversion Loss Wave Guide 法兰标准
HMX170 5GHz~20GHz, 推荐Rf的1/10 16dBm max.
10dBm typical
160GHz~180GHz, 3dBm max. 推荐DC~2.5GHz/td> 40dB (10倍频) WR-5 UG-387/u
