激光雷达测试系统
移动目标类型

Model No. LTS03
特点

KEYCOM的LiDAR测试系统可以支持移动目标模拟测试。

通过改变相对距离(1.5m ~ 300m),可以进行更逼真的测试。

该系统很紧凑,您可以很容易地在房间的桌子上进行LiDAR功能的验证。


【Related Contents】

雷达模拟测试系统 综合介绍・・・请参考
雷达模拟测试系统 移动目标类型・・・请参考

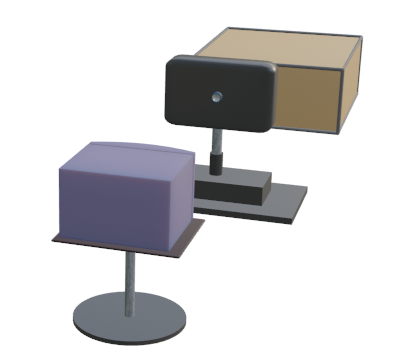

构成


应用实例

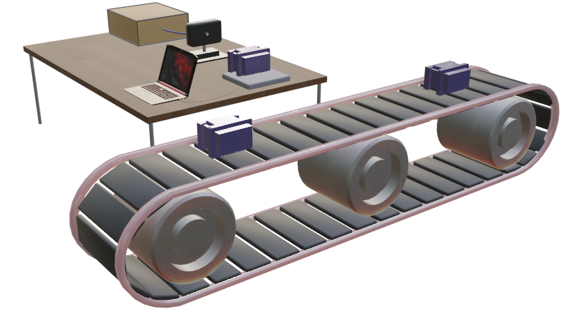

生产线

可以对装配在传送带生产线上的LiDAR进行功能测试。

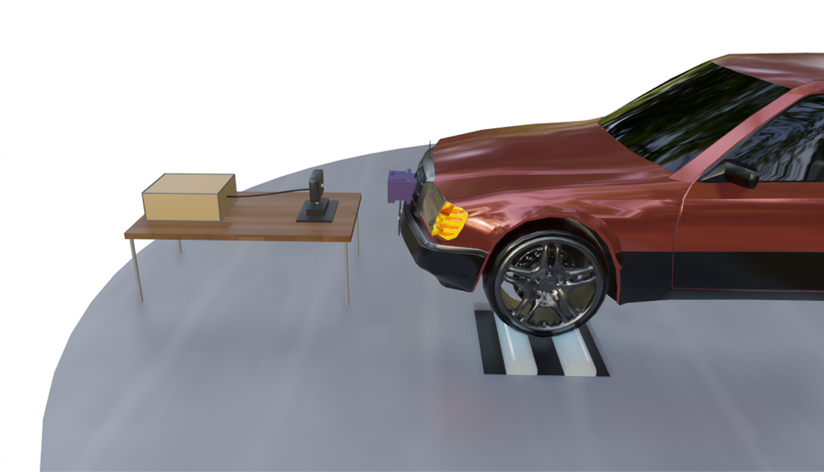

实车测试

这是最逼真的室内测试。
LiDAR可以被安装在真实的车辆上,以测试LiDAR的测距能力,同时目标出现在特定的场景中。

规格

项目 内容
LiDAR方式 ToF(Time of Flight), FMCW
波长 905nm, 1550nm(需换准直透镜)
距离 1.5m~300m*
最小距离取决于所使用的电缆长度L0和空间距离L1
距离步进 1m
距离精度 低于1米
距离衰减 有:根据1/R2计算,模拟由于与物体的距离导致的反射光的扩散而造成的反射光衰减。
*当距离衰减功能打开后和相对距离变成30米或更远时
反射率 可変(0~10dB),模拟基于物体的1/R2扩散的反射光强度的比率。
*当距离衰减功能打开后和相对距离变成30米或更远时
反射率步进 1dB
移动目标功能
控制I/F CAN
电源 85 ~ 240 V AC , 50 ~ 60Hz
