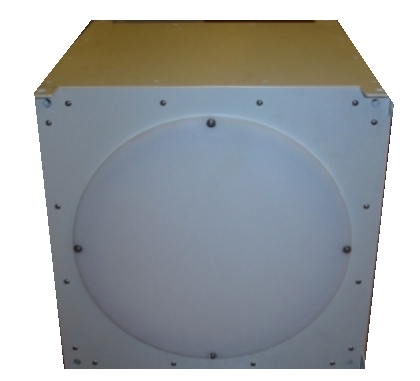

毫米波透镜 Millimeter Wave Lens

Model No. MMS06
特性
毫米波透镜可以将球面波转换为平面波,因此可以提供清晰的方向性。 KEYCOM可根据要求提供用于微波,毫米波和亚毫米波的毫米波透镜。

配置

●毫米波透镜
ML F ARL
有效镜片直径mm
030,050,100,200,300
  焦距mm
030,050,100,200,300
使用频率 GHz
使用抗反射涂层时请填写(两面)。
*包括透镜支架在内的直径通常会增加有效镜头直径的10%。

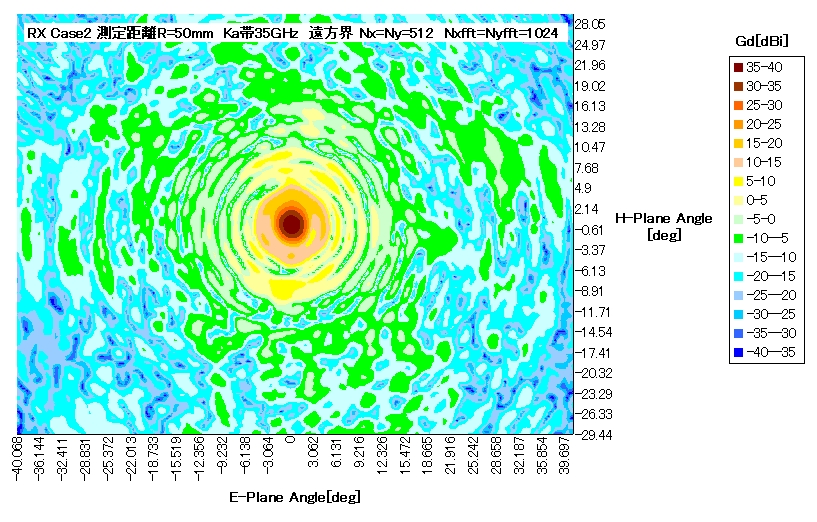

■典型天线方向图

●透镜支架

MLA B OP
A部尺寸mm B部尺寸mm 注释(图号等)

●带金属波导的介电透镜

ML   F   WR   UG
  有效镜片直径mm   透镜焦距mm   EIA金属波导标准   法兰类型

EIA金属波导标准 法兰类型 使用频带
WR- 28 UG- 381 /U 26.5 ~ 40.0
22 383 33.0 50.0
19 383 /U-M 40.0 60.0
15 385 /U 50.0 75.0
12 387 60.0 90.0
10 387/U-M 75.0 110.0
8 90.0 140.0
6 110.0 170.0
5 140.0 220.0
不含与介质波导连接的场合
