毫米波超低损耗延迟线

Model No. MRS02
特性

使用介电波导可以实现超低损耗,并且在进行毫米波雷达和毫米波高度计的研究,开发和出货减测时,可以进行实验而不会向太空辐射无线电波。
因此,数据是准确的,并且可以在短时间内执行测量。
连接部分是标准的波导法兰型,但也可以使用可通过安装雷达等天线进行测量的透镜天线型。。

订购信息(请告知我方型号、零件号以及其他需求)

《示例》
中心频率GHz、
宽度:±10%
但在波导带内
延迟时间:
最大88
一端:
波导法兰型
另一端:
天线
从*中选择 从#中选择
DWD 76 B - 88 ns - 10 - 387 - 天线

频段 GHz 法兰单元 标准插入损耗 dB/m
波导管 法兰(MIL、規格)
* #
90.0-140.0 WR- 8 UG- 387 /U(円) 1.3
75.0-110.0 WR- 10 UG- 387 /U(円) 1.0
50.0-75.0 WR- 15 UG- 385 /U(円) 0.8
33.0-50.0 WR- 20 UG- 383 /U(円) 0.7

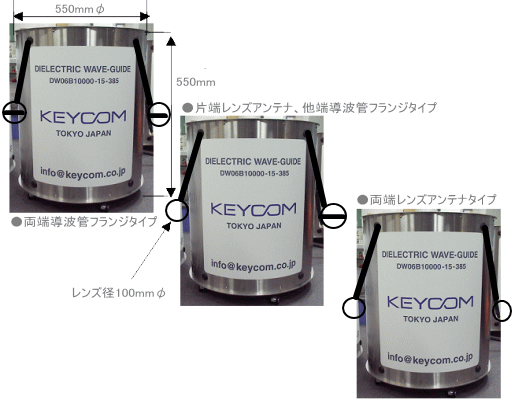

配置
