E.H.弯曲件

Model No. MWG03

这是矩形波导弯曲件，其弯曲角度可从30°、45°、60°和90°中进行选择。

订购信息（请在下方的圆括号中填入需要的规格并联系我方）

零件号

-

弯曲角度: ∠30, ∠45, ∠60, ∠90

*需要其他形式请联系。

频率 GHz			波导标准			法兰型号(矩形)			零件号			法兰型号(圆形)			零件号	法兰型号(FXR)				零件号	Lmm	Rmm
18	-	26.5	WR-		42	UG	595	/U	B	42	S	UG	425	/U	B42S					45.72	33.02
26.5		40			28	UG	599	/U	B	28	S		381		B28S					38.10	25.40
33		50			22								383		B22R					35.56	22.86
40		60			19								383		B19R					33.02	20.32
50		75			15								385		B15R					30.48	17.78
60		90			12								387		B12R					27.94	15.24
75		110			10										B10R					25.40	12.70
90		140			8										B8R	FXR						B8F
110		170			6										B6R							B6F
140		220			5										B5R					B5F	20.32	10.16
170		260			4										B4R					B4F
220		325			3										B3R					B3F

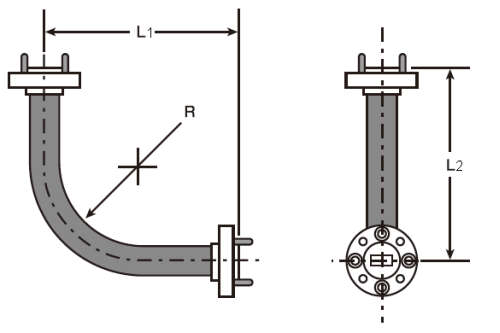

配置

若您有特别要求，例如L1, L2和R的尺寸，请联系我方。
