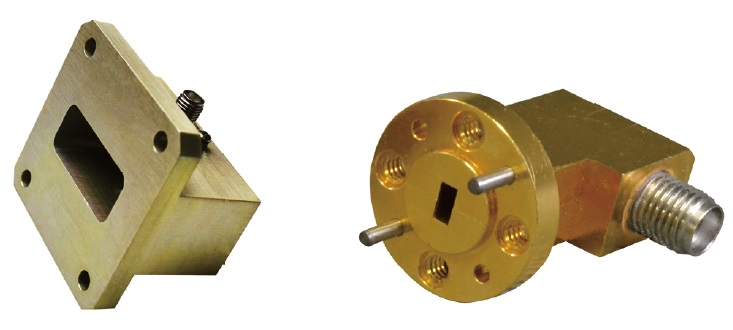

同轴波导转换器

Model No. MWG05
VSWR(最大):1.25(19.08dB)
         :1.30(17.69dB) 26.5GHz以上
         :1.50(13.98dB)  40GHz超

订购信息(请告知我方型号、零件号以及其他需求。)

频率
GHz
金属波导
(EIA标准)
法兰
(罩体型)
MIL标准
零件号(同轴端)
APC-2.9
2.92mm连接器
APC-2.4
2.4mm连接器
APC-1.8
1.85mm连接器
W
1mm连接器
female male female male female male female male
75-110 WR10 UG-387/u   CW1012 CW1013

60-90 WR12 UG-387/u CW1212 CW1213

50-75 WR15 UG-385/u CW1512 CW1513
          L: 26.7mm
L0: 20.3mm
L: 26.7mm
L0: 20.3mm
50-65 WR15 UG-385/u CW1510 CW1511

40-60 WR19 UG-383/u CW1910 CW1911
        L: 25.4mm
L0: 19.05mm
L: 25.4mm
L0: 19.05mm
33-50 WR22 UG-383/u CW228 CW2210
        L: 25.4mm
L0: 19.05mm
L: 25.4mm
L0: 19.05mm
26.50-40.00 WR28 UG-599/u CW286
      L: 25.4mm
L0: 19.05mm
22.00-33.00 WR34 UG-599/u CW346
      L: 21.6mm
L0: 15.2mm

18.00-26.50 WR42 UG-595/u CW426 CW427
      L: 21.6mm
L0: 15.2mm
L: 21.6mm
L0: 15.2mm

频率
GHz
金属波导
(EIA标准)
法兰
(罩体型)
MIL标准
部品番号(同轴端)
SMA连接器 N连接器 APC-7连接器
female male female male
12.40-18.00 WR62 UG-419/u CW621 CW622 CW623 CW624 CW185
9.84-15.00 WR75 UG-WR-75 CW751 CW753
8.20-12.40 WR90 UG-39/u CW901 CW902 CW903 CW904 CW125
7.05-10.00 WR112 UG-51/u CW1121 CW1123
5.85-8.20 WR137 UG-344/u CW1371 CW1373
4.9-7.05 WR159 CMR159 CW1591 CW1593
3.95-5.85 WR187 UG-149A/u CW1871 CW1873
2.60-3.95 WR284 UG-53/u CW2841 CW2843
1.7-2.6 WR430 CPR430F CW4301 CW4303
