直金属波导组件（带法兰）

Model No. MWG10

特性

直管型的矩形波导管。若未指定长度，则为标准长度。
*如果需要弯曲，请告知我方尺寸。

订购信息（请告知我方型号、零件号以及其他需求。）

零件号

-

Lmm　(特别指定时)

其他指定事宜

*其他要求请咨询。

频率 GHz			波导标准			法兰																Lmm	插入损耗dB/m		（理论值，铜）
频率 GHz			波导标准			类型(矩形)			零件号			类型(圆形)			零件号			类型(FXR)	零件号			Lmm	插入损耗dB/m		（理论值，铜）
8.2	-	12.4	WR-		90	UG	39	/U	S	90	S												0.16	~	0.1
12.4		18			62		419			62													0.23		0.17
18		26.5			42		595			42		UG	425	/U	S	42	R					50.80	0.50		0.31
26.5		40			28		599			28			381			28							0.78		0.5
33		50			22								383			22							1.10		0.7
40		60			19								383			19							1.5		0.9
50		75			15								385			15							2.0		1.3
60		90			12								387			12							3.3		1.8
75		110			10											10							3.6		2.8
90		140			8											8		FXR	S	8	F	25.40	5.0		3.2
110		170			6											6				6			7.0		4.5
140		220			5											5				5			9		6
170		260			4											4				4			13		9
220		325			3											3				3			18		12

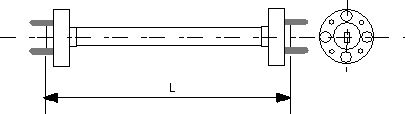

配置
