300GHz~1μHz(超高频/毫米波/微波/UHF/VHF/超低频)的KEYCOM
可根据要求进行少量的设计・生产・测试。敬请垂询。

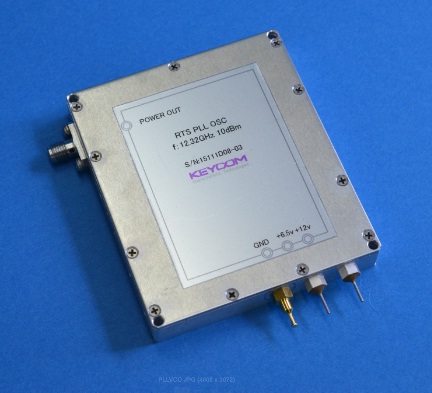

PLL型VCO(振荡器)

Model No. PAH03
特性
这是PLL型VCO。
方可根据设备的类型,例如轻薄型和紧凑型,生产不同种类的VCO。
也可实现定制化,请告知我方您的需求。

订购信息(请告知我方型号、零件号以及其他需求。)

零件号 PLLVCO-500kHz-6GHz-5dBm-10ppm-T PLLVCO-500kHz-6GHz-5dBm-10ppm-S
参考振荡频率/频率范围 500kHz-6GHz 500kHz-6GHz
相位噪声    at 6GHz -100dBc以下 (100kHz offset時) -100dBc以下 (100kHz offset時)
杂散     -30dBc以下 -30dBc以下
电源 +6.5V 500mA以下 +6.5V 500mA以下
输出        5dBm 以上 5dBm 以上
尺寸 67(W) x 77(L) x 10(H) mm 44(W) x 44(L) x 20(H) mm

特性 PLLVCO-8GHz-15GHz-5dBm-10ppm-T PLLVCO-8GHz-15GHz-5dBm-10ppm-S
参考振荡频率/频率范围 8GHz-15GHz 8GHz-15GHz
相位噪声    at 15GHz -80dBc以下 (100kHz offset時) -80dBc以下 (100kHz offset時)
杂散     -30dBc以下 -30dBc以下
电源 +6.5V 500mA以下
+12V 15mA以下
+6.5V 500mA以下
+12V 15mA以下
输出        0~5dBm 0~5dBm
尺寸 67(W) x 77(L) x 10(H) mm 44(W) x 44(L) x 20(H) mm

类型

薄型 67(W) x 77(D) x 10(H) mm

小型 44(W) x 44(L) x 20(H) mm
