防撞雷达的目标模拟器
[被动式，短程］
79GHz, 76.5GHz, 24GHz
Model No. RAT09
特性
此被动式雷达测试系统基于其介质波导和结果延迟线，能够运行在横向电磁场传输模式。
其延迟时间基本不受到频率的影响，并且与金属波导相比，其插入损耗很低。
目前有三种类型：24 GH, 76 GHz和79 GHz带宽。
特点
- 允许横向电磁波模式的传输；频率对于延迟时间的影响极小。
- 其插入损耗相比于金属波导更低，可通过低增益的天线实现所需雷达截面积
- 天线可以比金属波导型小，从而减少来自天线的不必要反射。
- 非金属延迟线降低了不必要反射的风险，从而降低了对于雷达的不利影响。
- 没有移动部件，因此失效更小。
- 不需要任何操作；系统最适合于装配毫米波雷达的汽车装配线。
规格
79GHz型
| 项目 |
内容 |
备考 |
| 频率 |
79GHz±2GHz |
|
| 延迟距离 (L2) |
0.5~40m |
|
| 延迟线方式 |
介质波导 |
|
| 目标模拟方式 |
短路延迟线的两端 |
|
| 等效雷达截面积 |
0.4m2 @79GHz |
条件：空间距离2 m，延迟线上的延迟距离8 m，频率79GHz |
| 不必要反射水平 |
‒40 dB 以下，针对短路部分端部的反射 |
条件：短路部分端部的范围以及短路部分端部的偏移位置5 m处 |
| 延迟线容器外部尺寸 |
Φ300 × 300mm(H)以下 |
|
| 天线增益 |
30dBi @79GHz |
|
| 天线极化波 |
偏波 0°, 45° (右/左规格) |
|
| 天线偏转 |
2°以下 |
|
76.5GHz型
| 项目 |
内容 |
备考 |
| 频率 |
76.5GHz±1GHz |
|
| 延迟距离 (L2) |
0.5~40m |
|
| 延迟线方式 |
介质波导 |
|
| 目标模拟方式 |
短路延迟线的两端 |
|
| 等效雷达截面积 |
0.4m2 @76.5GHz |
条件:空间距离2m, 延迟线上的延迟距离8m, 频率76.5GHz |
| 不必要反射水平 |
‒40 dB以下，针对短路部分端部的反射 |
条件:短路部分端部的范围以及短路部分端部的偏移位置5 m处 |
| 延迟线容器外部尺寸 |
Φ300 × 300mm(H)以下 |
|
| 天线增益 |
30dBi @76.5GHz |
|
| 天线极化波 |
偏波 0°, 45° (右/左规格) |
|
| 天线偏转 |
2°以下 |
|
24GHz型
| 项目 |
内容 |
备考 |
| 频率 |
23.5GHz - 29.5GHz |
|
| 延迟距离 (L2) |
0.5~40m |
|
| 延迟线方式 |
介质波导 |
|
| 目标模拟方式 |
短路延迟线的两端 |
|
| 等效雷达截面积 |
0.4m2 @24.15GHz |
条件:空间距离2m, 延迟线上的延迟距离8m, 频率24.15GHz |
| 不必要反射水平 |
‒40 dB以下，针对短路部分端部的反射 |
条件：短路部分端部的范围以及短路部分端部的偏移位置5 m处 |
| 延迟线容器外部尺寸 |
Φ800mm×410mm(W) |
|
| 天线增益 |
19dBi @24.15GHz |
|
| 天线极化波 |
极化波 0°, 45° (右/左规格) |
|
| 天线偏转 |
1°以下 |
|
订购信息（请告知我方型号、零件号以及其他需求。）
| 零件号 |
詳細 |
| PRES-79G-20m-RCS-03 |
79GHz型 |
| PRES-79G-20m-RCS-03-A* |
| PRES-76.5G-8.0m-RCS-03 |
76.5GHz型 |
| PRES-24.15G-8.0m-RCS-03 |
24GHz型 |
*-A(可选购): 通过一个法兰安装至功率计。
*可选购 : 零件号ML-150-03; 可通过透镜-喇叭天线的组合缩短 L1 至 15 cm。
構成
数据示例

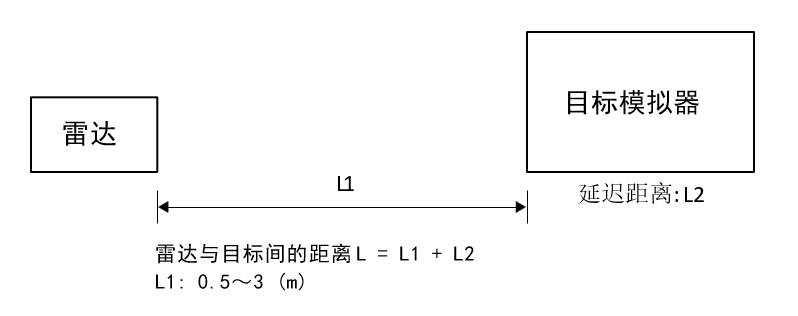

通过矢量网络分析仪测量（不包含天线），频率范围 60 至 66 (GHz)

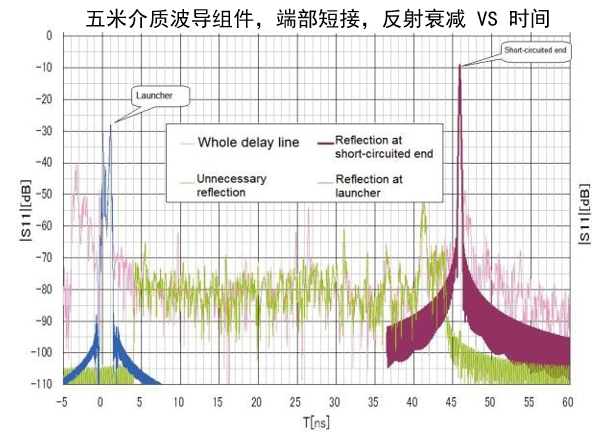

时域响应

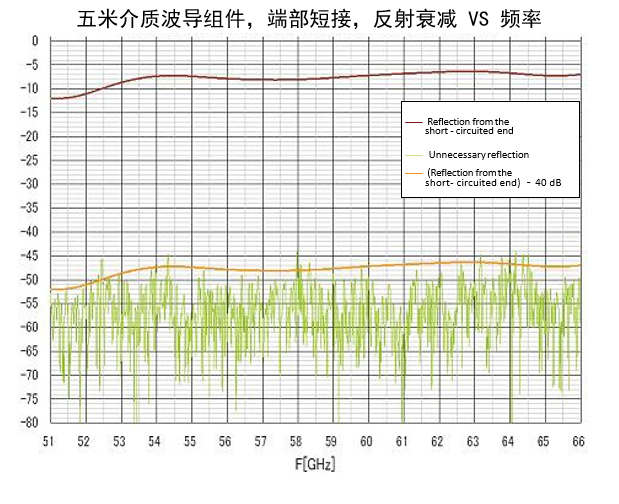

频域响应

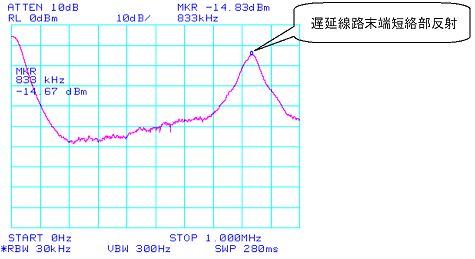

通过 76.5 GHz FM- CW雷达进行测量
