波形分析系统
Model No. ME7220-05 / ME7220-07
特性
- 波形分析系统，能够分析雷达的波形。
- 该系统和RTS链接，能够分析FMCW雷达发送的信号波形
- 能够分析的内容有：频率的绝对值，频率的直进性，带宽，功率的绝对值等
- 适合与雷达的设计开发，性能评估，未知配置的雷达分析
特点
线性调频信号的波形分析
- 啁啾（Chirp）信号的波形分析 。
- 一次能够分析的数据长度为500ms。（通常高速示波器的10倍以上的长度)。
- 能够应对数十μs的高速啁啾信号。
- 能够分析，各种各样的啁啾信号波形混杂的雷达波形。
- 也能够测量没有调制的CW频率和功率。
规格
| Model No. |
ME7220-05 |
ME7220-07 |
| 频率 |
2.08-3.08GHz(76~77GHzRTS) |
6-11GHz(76~81GHzRTS) |
| 频带 |
1GHz |
5GHz |
| 输入水平 |
-40dBm~-10dBm |
-25dBm~+5dBm |
| 频率变化 |
±8MHz(计算间隔0.5μs时) ±4MHz(计算间隔1μs时)
|
±32MHz(计算间隔0.5μs时) ±16MHz(计算间隔1μs时) |
| 频率测量精度 |
±10MHz(计算间隔0.5μs时) ±6MHz(计算间隔1μs时) |
±34MHz(计算间隔0.5μs时) ±18MHz(计算间隔1μs时) |
| 功率测量精度 |
±2dB（波形分析设备单独的数据） |
|

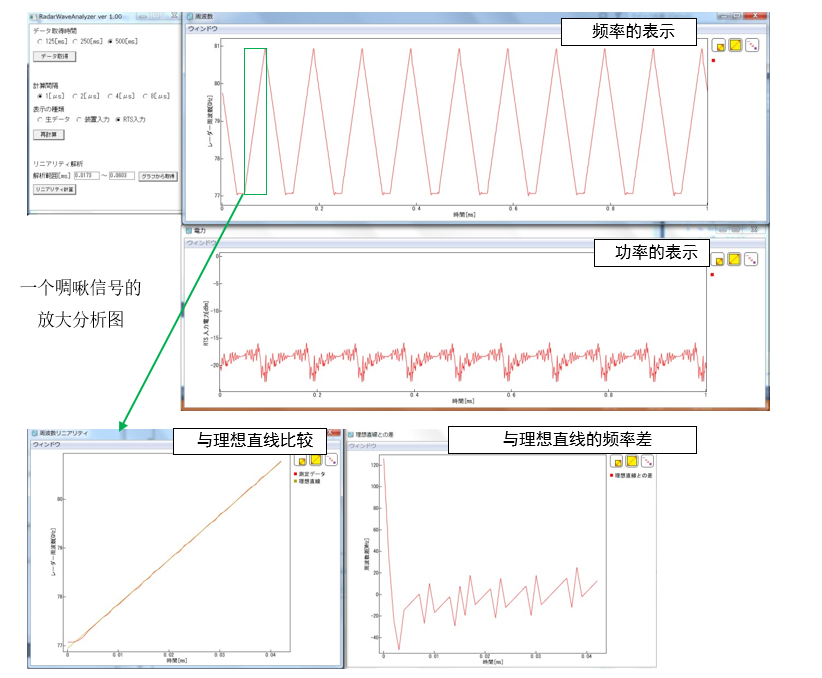

分析示例:分析带宽为4 GHz，信号长度为42μs的线性调频信号的示例（型号ME7220-07）
