成像雷达,用于地面反射对策的

Model No. RCS09
特性
此雷达用于瞄准时从地面反射的雷达波的检测和对策

用途

配置

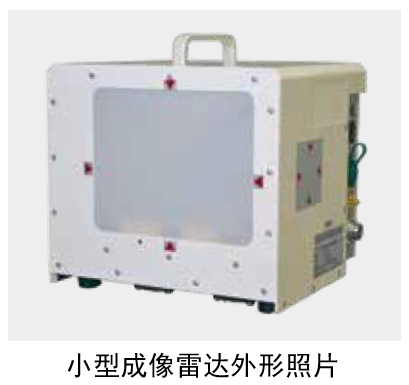

主单元 1套
电压 12 VDC (±10%), 5 A 或更小,含AC适配器
外部尺寸(高×宽×深) 215×232×211(mm)
重量 5kg

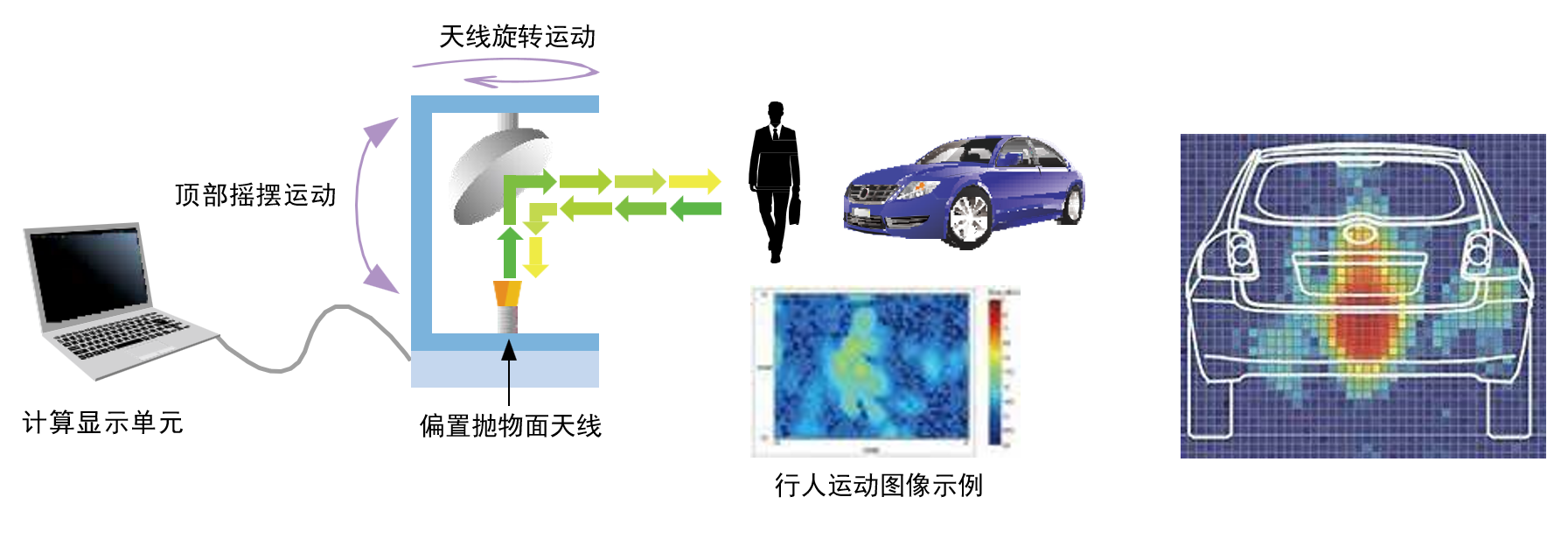

计算显示软件 1套

计算显示单元 (PC,2GB)不包含在其中。

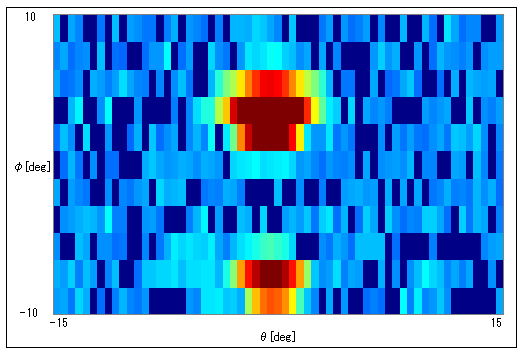

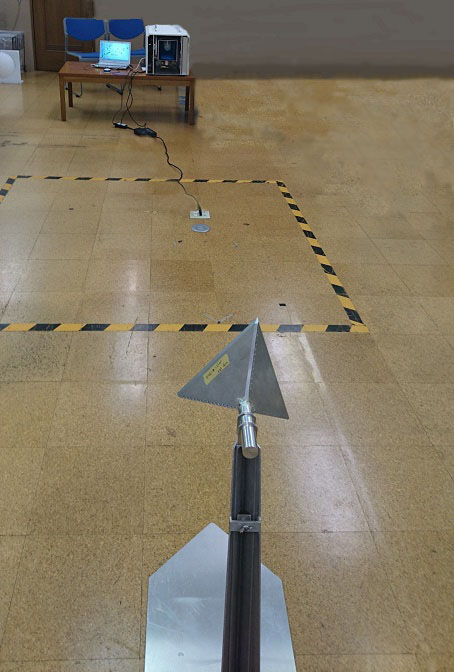

发现地板反射

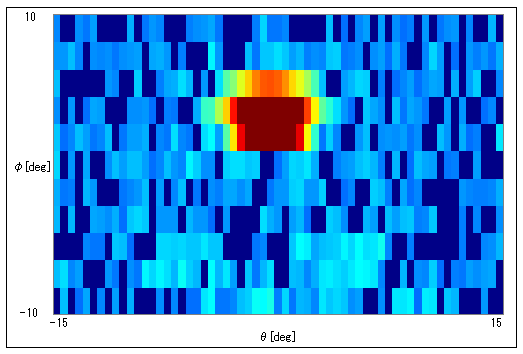

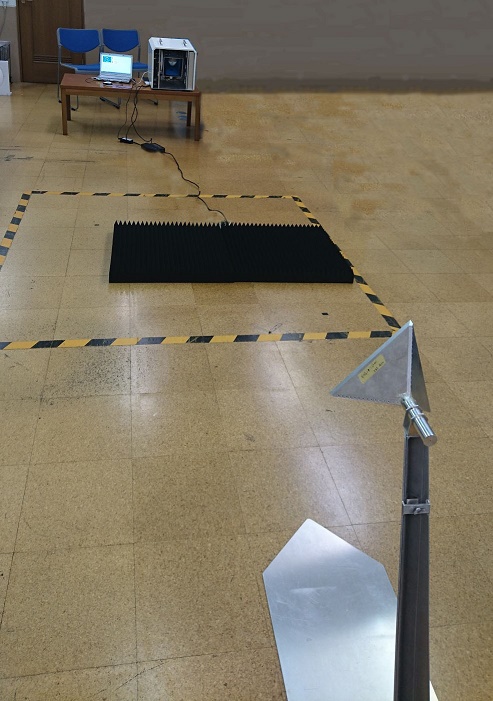

进行地板反射对策后

规格

频率 76.5GHz
发送输出 +10dBm 以下
雷达方式 脉冲雷达
水平检测角度 33°
水平角度间隔 0.5°
角度分辨能
灵敏度(RCS10dBsm) 50m
距离精度 15cm
距离分辨能 1m
显示 • 图像
• 被测对象或外壳的RCS
• 指定部位的深度
記録 • 2D数据 (屏幕更新时获取)
• 3D数据 (需要HDD,测量时间比2D长10倍。)
• 二进制模式
垂直检测角度20°
垂直角度步进 2° 屏幕更新时间 0.9秒
垂直角度步进0.5° 屏幕更新时间 4秒
垂直检测角度10°
垂直角度步进 1° 屏幕更新时间 0.8秒
垂直角度步进0.5° 屏幕更新时间 2秒
垂直检测角度5°
垂直角度步进 0.5° 屏幕更新时间 0.7秒
垂直检测角度0°
屏幕更新时间 0.1秒
  • 雷达和座标上有一个标记,天线中心的底部有一个指南。
  • 有一个用于固定,固定和居中的螺栓孔(相机的内螺纹)
  • 脉冲启动时钟输出
  • 从下后部对齐电缆。
  • 带开关罩和风扇
  • 附带用于增高的三角架
  • 带水平尺
  • 带紧急停止按钮(也用作主电源)
  • 更新使用说明,使XY坐标更易于理解

     ※选项

  1. 水平检测角度43°(距离5m的检测宽度为3m)
  2. 垂直检测角度34°
    垂直角度步进 3.4° 屏幕更新时间 1.6秒
    垂直角度步进 0.5° 屏幕更新时间 7秒
  3. 易于使用的界面,即使是初学者也可以使用
  4. RCS计算:删除不必要的部分以及矩形的功能
  5. 矩形区域可以与测量数据分开存储。
  6. 给出以下测试项目的结果。 (考虑错误因素)
    ①RCS计算测试。校准后,立即每5 [dBsm]测量0到30 [dBsm]的角反射器
    ②在视角范围内测量不平度的测试。更改XY方向上的位置并测量9个点。
    ③每5m进行一次测量测试。
    ④老化试验。连续测量三个小时,强度绘制在垂直轴上,时间绘制在水平轴上。

订购信息

请通过邮件(info@keycom.co.jp)或电话((+81 -3-5950-3101)将您的任何问题和需求告知我方。
我方的销售代表会回答您的问题并向您推荐合适的系统。
