合成孔径成像雷达(SAR)

Model No. RCS20
特性

与传统的成像雷达相比,此产品实用合成孔径雷达(SAR)技术可以实现更高精度的成像,另外,因为采用FMCW雷达,灵敏度也很高。
通过内置摄像头,雷达的成像图像可以叠加到摄像头图像上。

用途

与传统成像雷达的比较

合成孔径成像雷达的优势在于,它可以在一段时间内扫描静止的物体,以提供更高的分辨率成像。

另一方面,成像雷达特别擅长对移动物体进行几乎实时的成像。

各自的主要特点如下。


  合成孔径成像雷达 成像雷达
测量对象 静止物体 移动物体/静止物体
测量时间 100秒 几乎实时
成像分辨率 更高分辨率
(角度分辨率 約0.6°)
高分辨率
(角度分辨率 約3°)
垂直方向扫描范围 30° 20°

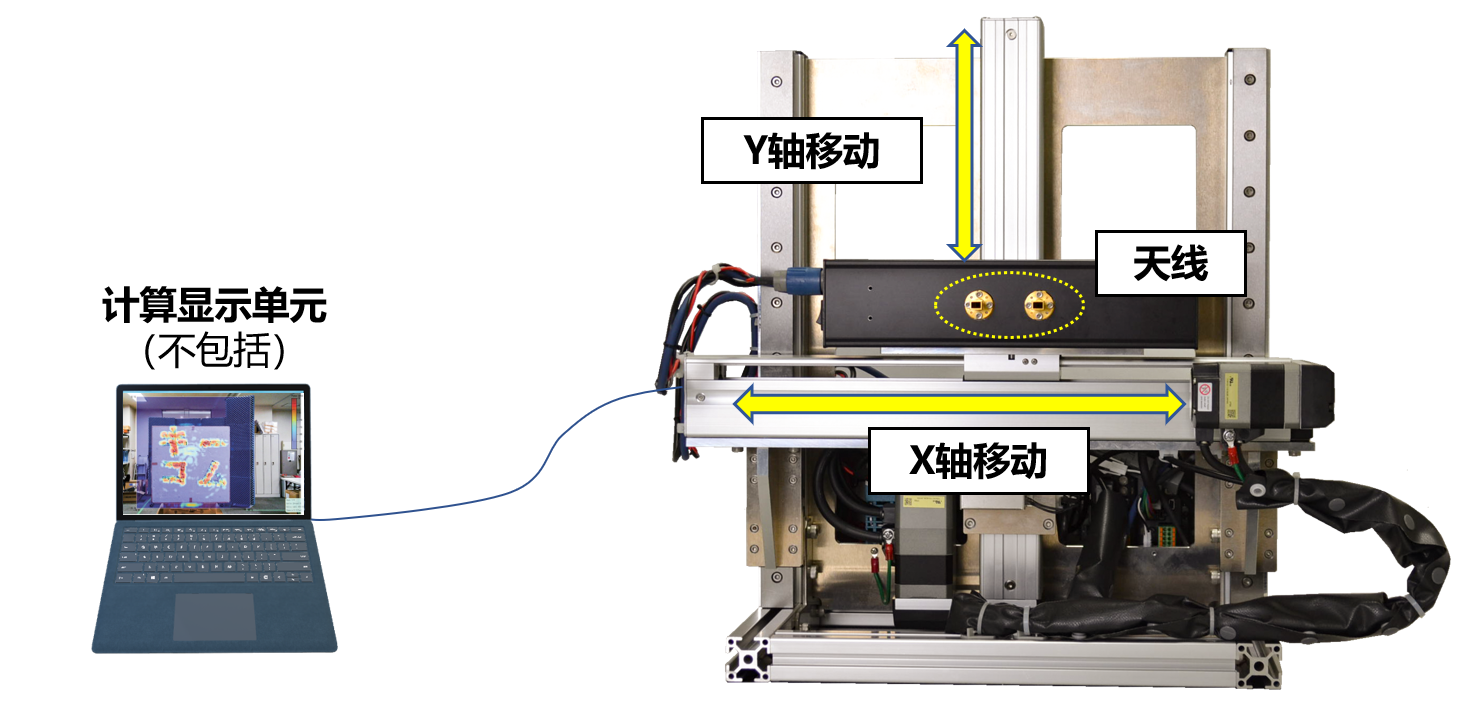

构成

项目 内容
主单元 1set
电压 100~240 VAC 50/60Hz
消耗电量 100W以下
外形尺寸(H x W x D) 460 x 445 x 285mm(不含凸起部分)
重量 17kg
计算显示软件 1set

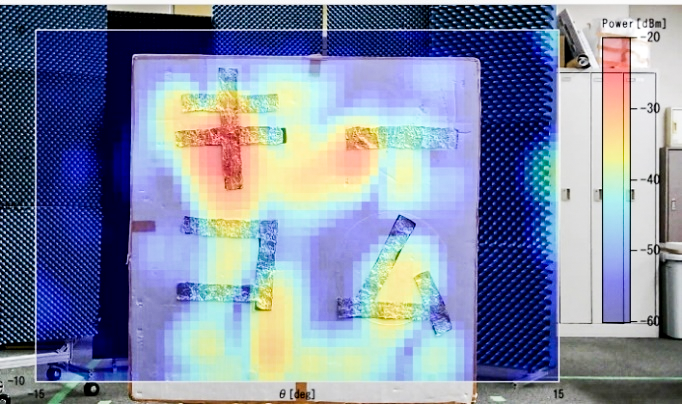

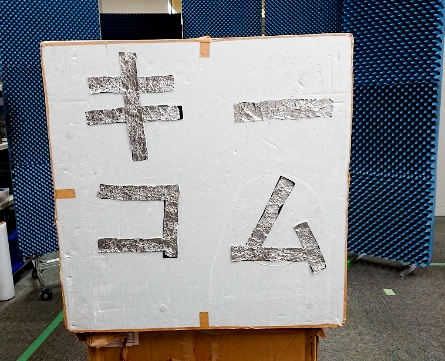

测量示例

目标

合成孔径成像雷达



传统的成像雷达



规格

項目 内容
频率 76.5GHz
发送功率 +10dBm
雷达类型 合成孔径FMCW雷达
目标 静止物体
水平/垂直探测角度※ 30°
角度步进※ 0.3°
角度分辨率※ 0.6°
测量时间※ 100秒
需要单独的计算时间。 (按标准设置约20秒)
最大探测距离 150m(@10dBsm)
距离精度 0.15m
距离分辨率 0.7m
显示 ・图像
・对象物体或选择部分的RCS
記録 ・二维数据
・三位数据
内置摄像头分辨率 1600 X 1200(初始值)
※这是标准设置的情况,可以通过软件进行调整。

成像结果显示KECOM的电波吸收材料质量优异

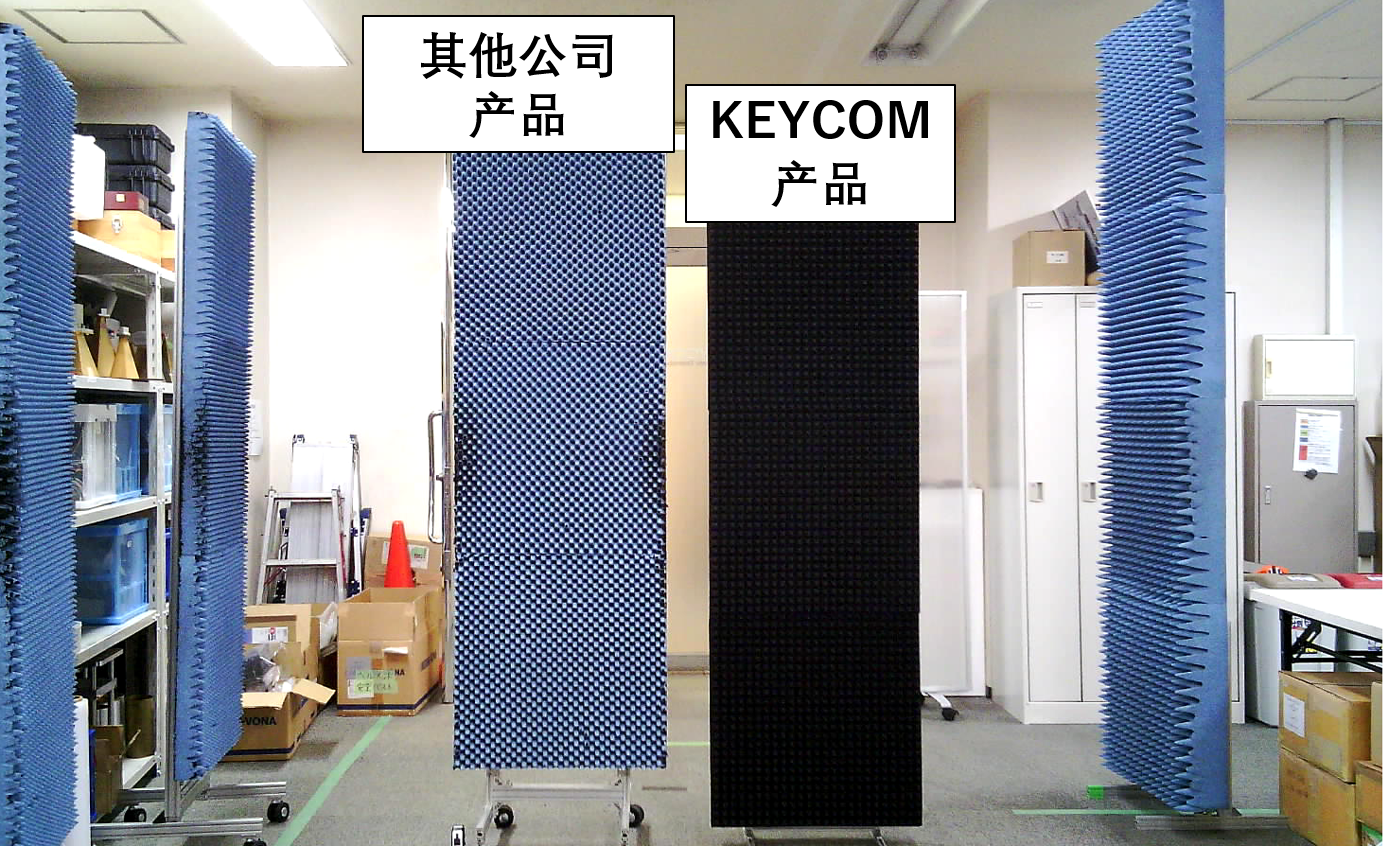

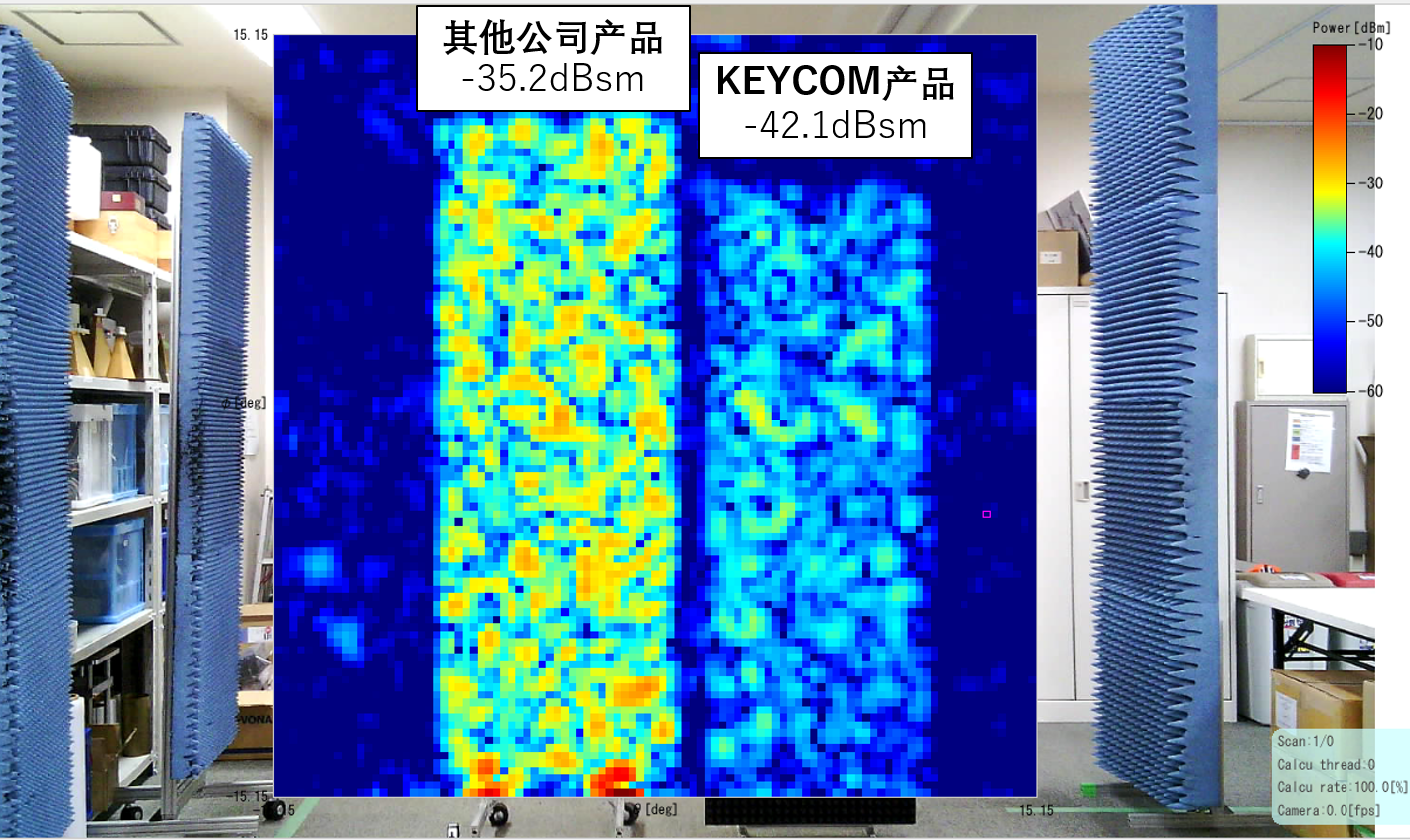

以下图片显示(1)其他公司制造的无线电波吸收器和(2)用合成开口成像雷达成像的keycom制造的电波吸收体的图像。

成像的颜色越接近蓝色,这意味着Keycom制造的电波吸收体能更有效地吸收合成孔径成像雷达的雷达波。

这结果证实了Keycom制造的无线电波吸收体的高质量。

电波吸收材料测量结果的比较

被测样件(电波吸收材料)

合成孔径雷达的测量结果

👉 KEYCOM的电波吸收材料请参考

订购信息

请通过e-mail或电话将您的任何问题和需求告知我方。 我方的销售代表回答您的问题并向您推荐合适的系统。
