仕様
No. | 项目 | 详细 | 备注 | |||
1 | 频率范围 | 10MHz~15GHz | ||||
2 | 功能 | SP8T | ||||
3 | 插入损耗 | -4.5dB MAX @ 15GHz | ||||
4 | 隔离度 | -35dB MIN @ 15GHz | ||||
5 | RF输入功率 | Absolute MAX +22dBm、P1dB=+27dBm(理論値) | ||||
6 | 控制电压 Vcont | Low: 0 ~ +2.0Vdc 5μA Typical
|
||||
7 | 切换动作 | Control input | Signal path state | |||
A | B | C | COM to: | |||
Low | Low | Low | RF1 | |||
High | Low | Low | RF2 | |||
Low | High | Low | RF3 | |||
High | High | Low | RF4 | |||
Low | Low | High | RF5 | |||
High | Low | High | RF6 | |||
Low | High | High | RF7 | |||
Low | High | High | RF8 | |||
8 | 电源 | +5V / GND | ||||
9 | 切换速度 | ・2us tRIZE, tFALL(10/90%RF) ・4us tON, tOFF(90% RF in 50% of CTRL Voltage) |
若需要更快的切换速度请咨询。设计几十ns的程度也可以考虑。 | |||
10 | RF连接器 | SMA(f) | ||||
11 | 电源控制连接器 | SM06B-SRSS-TB | ||||
12 | 外形尺寸 | 28(L) × 85(W) × 14 mm(T) | 不含连接器 | |||
安装孔尺寸 | 4-φ2.8mm、24(L) × 81mm(W) | |||||
13 | 重量 | 90 g |
信号通道-开关对应表/端口布局图
信号通道-开关对应表
|
端口布局图 |
测量数据

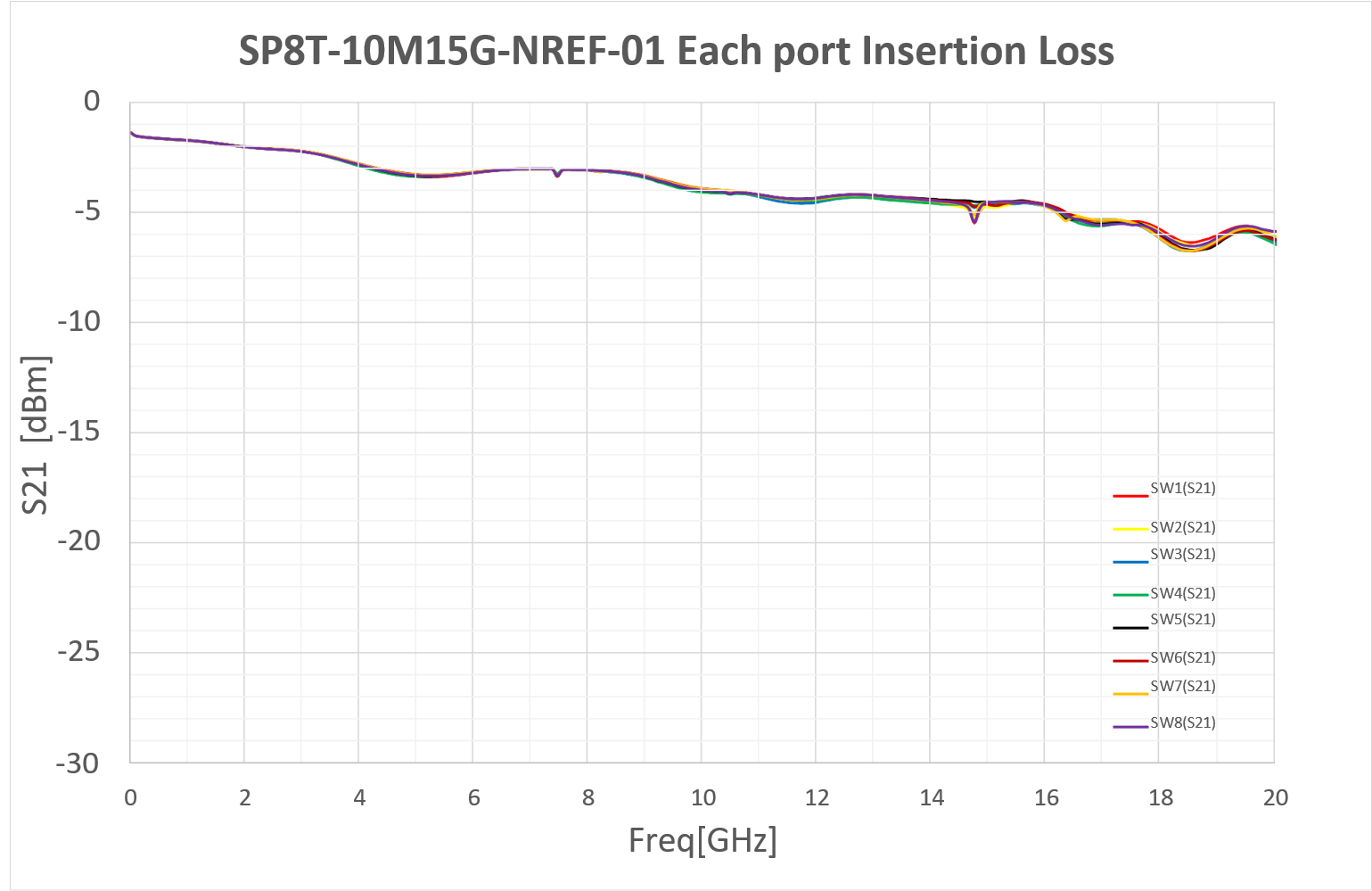

各端口的插入损耗(Insertion Loss)

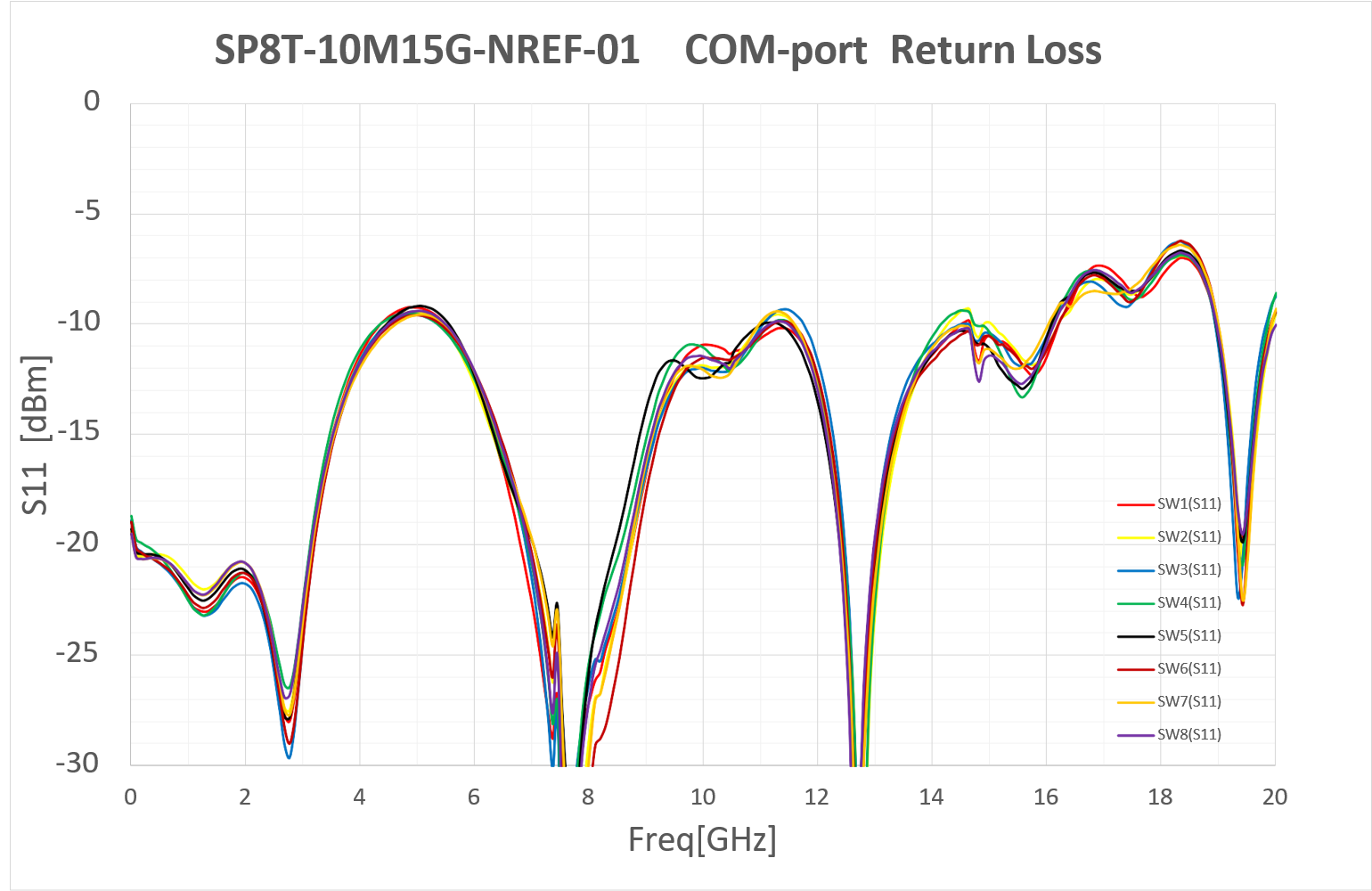

反射损耗(Return Loss) COM-端口
隔离度①COM-RF1

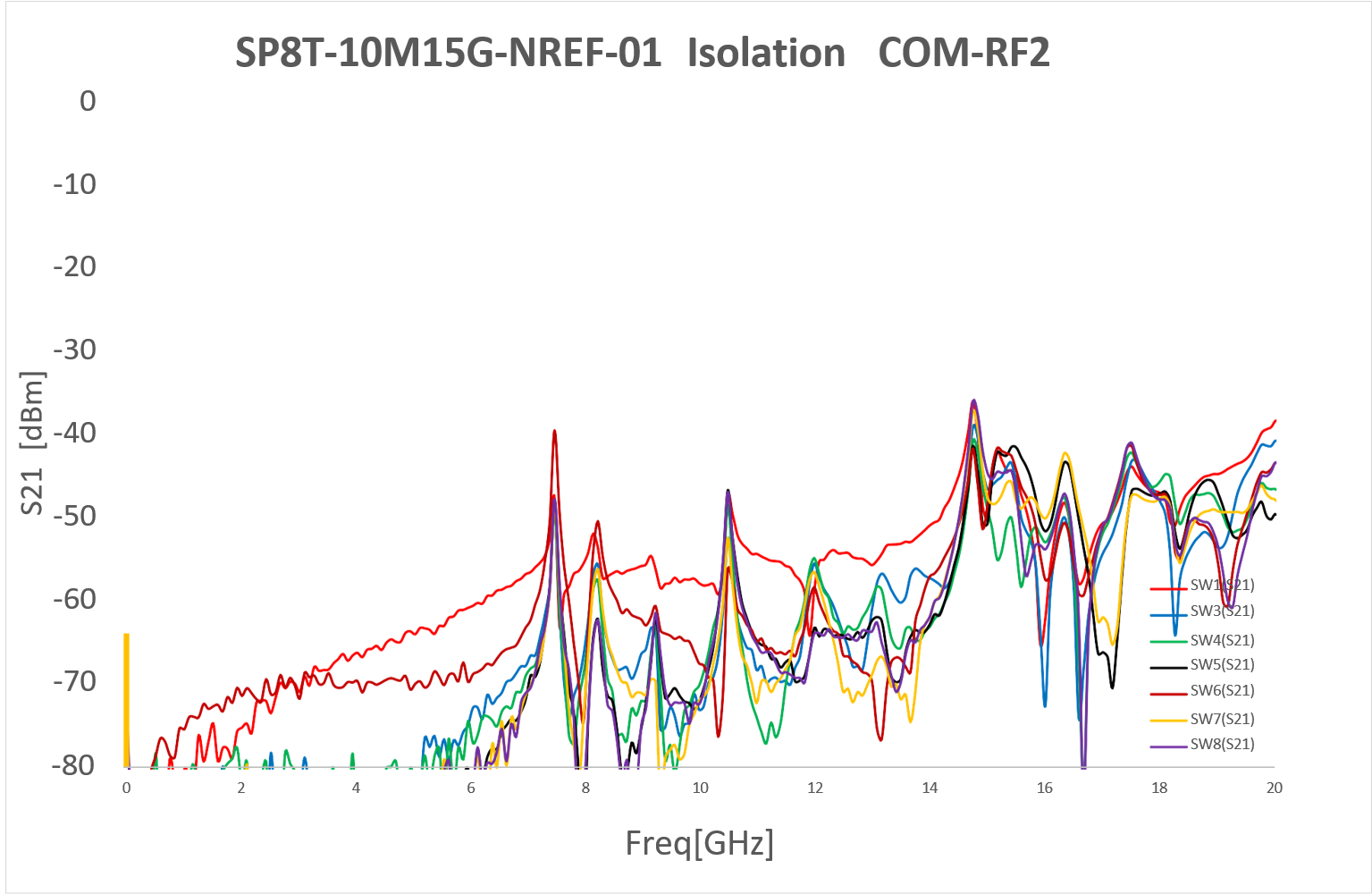

隔离度②COM-RF2
隔离度③COM-RF3

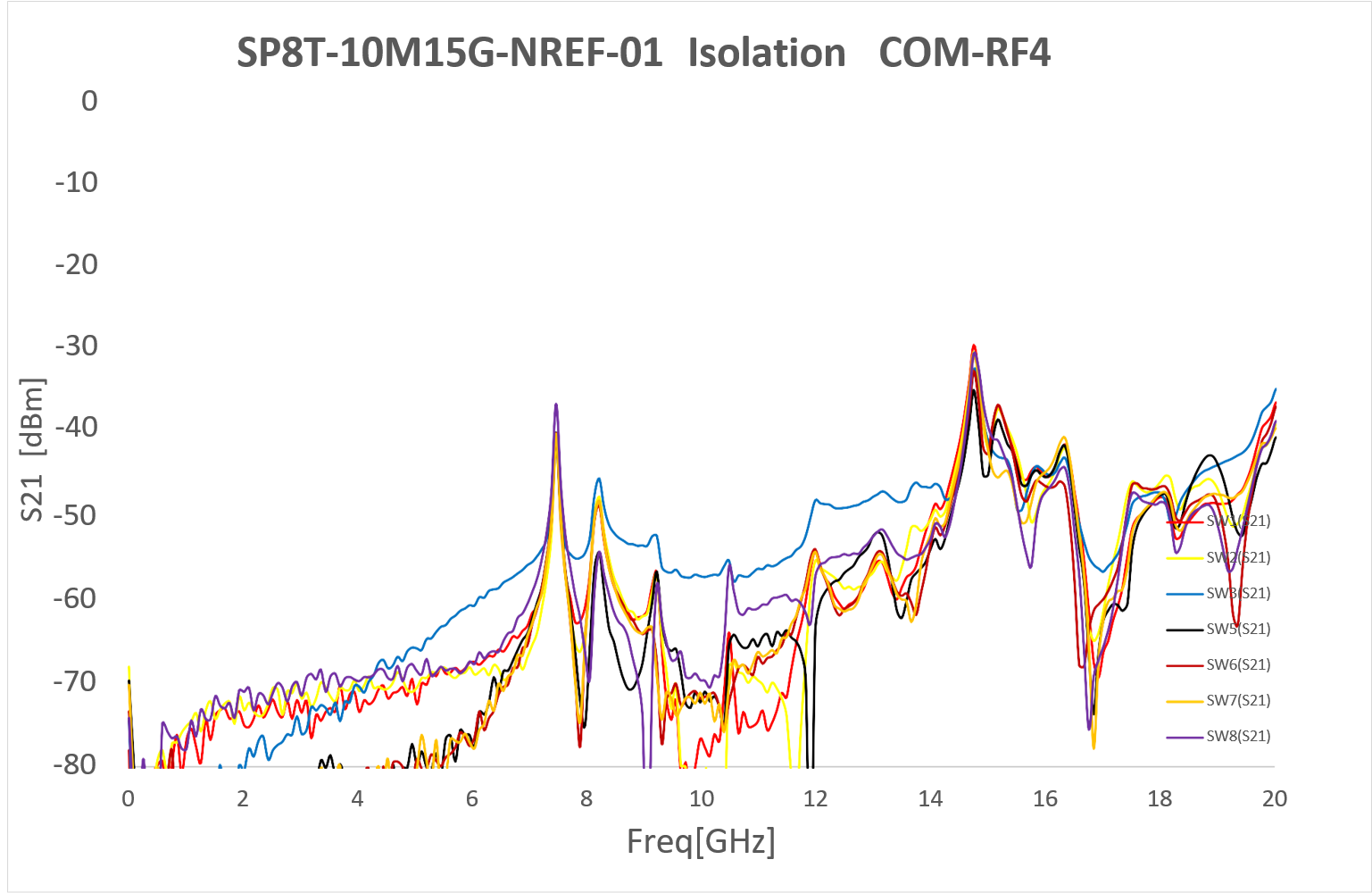

隔离度④COM-RF4

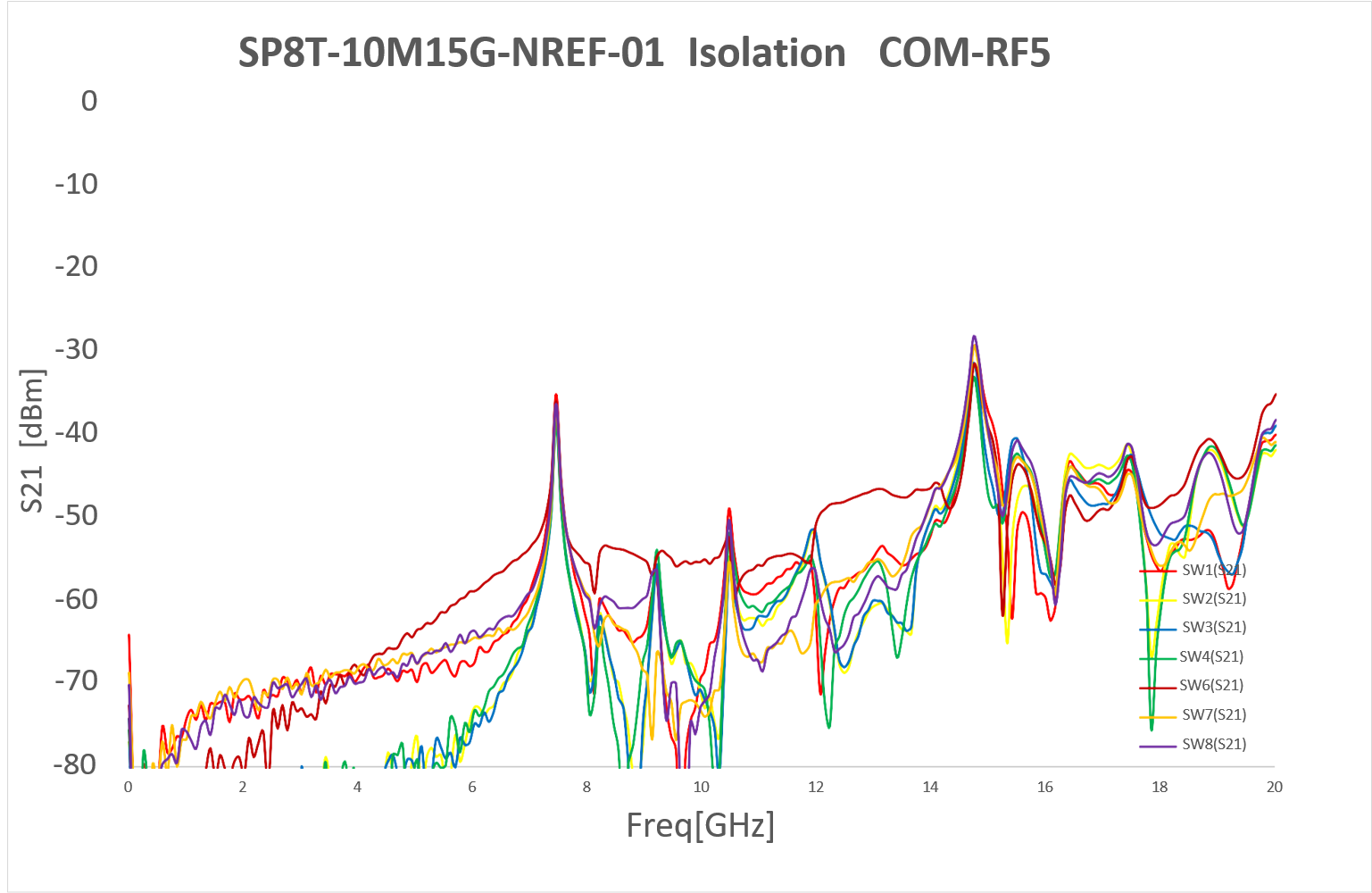

隔离度⑤COM-RF5

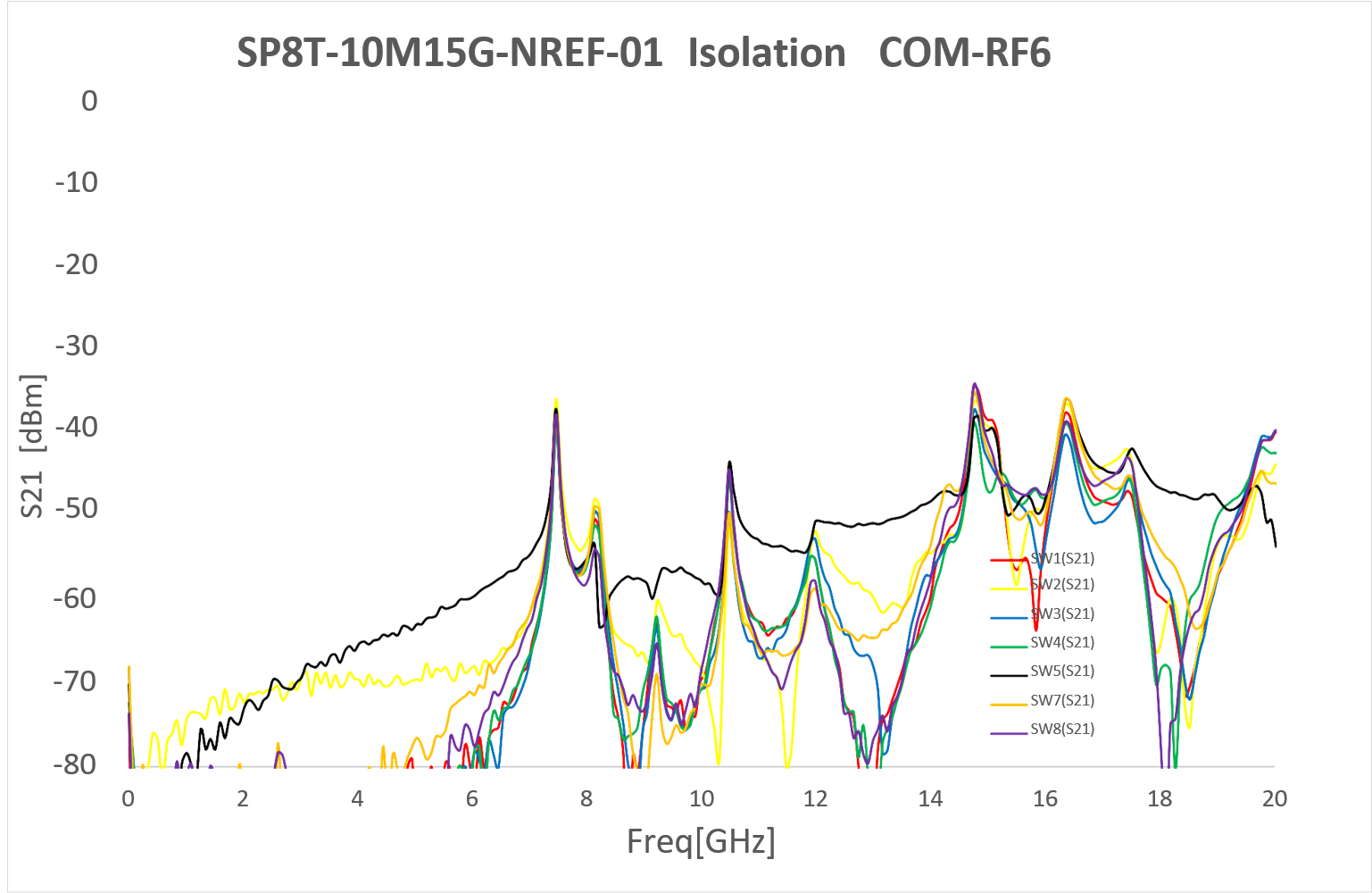

隔离度⑥COM-RF6

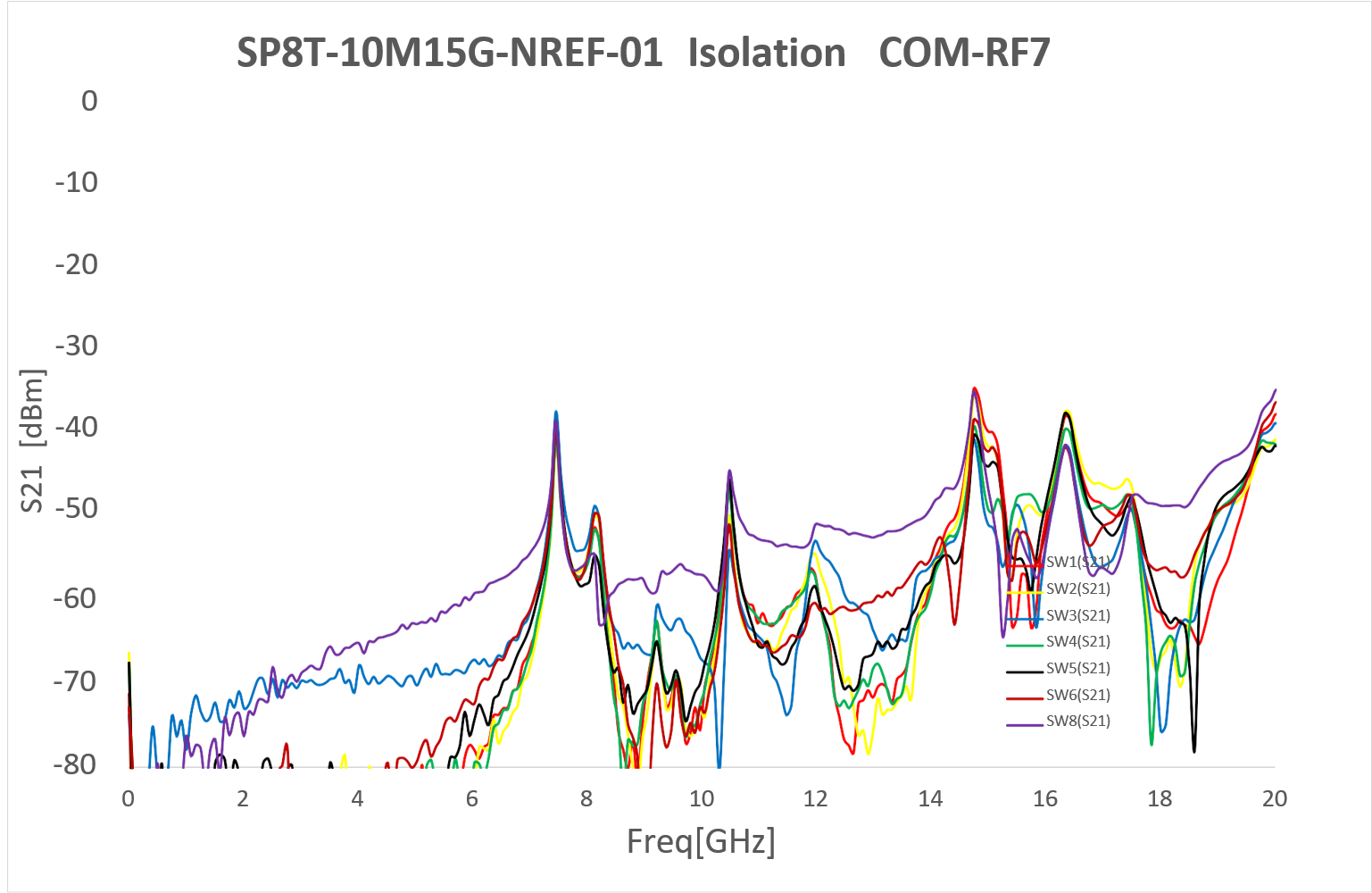

隔离度⑦COM-RF7

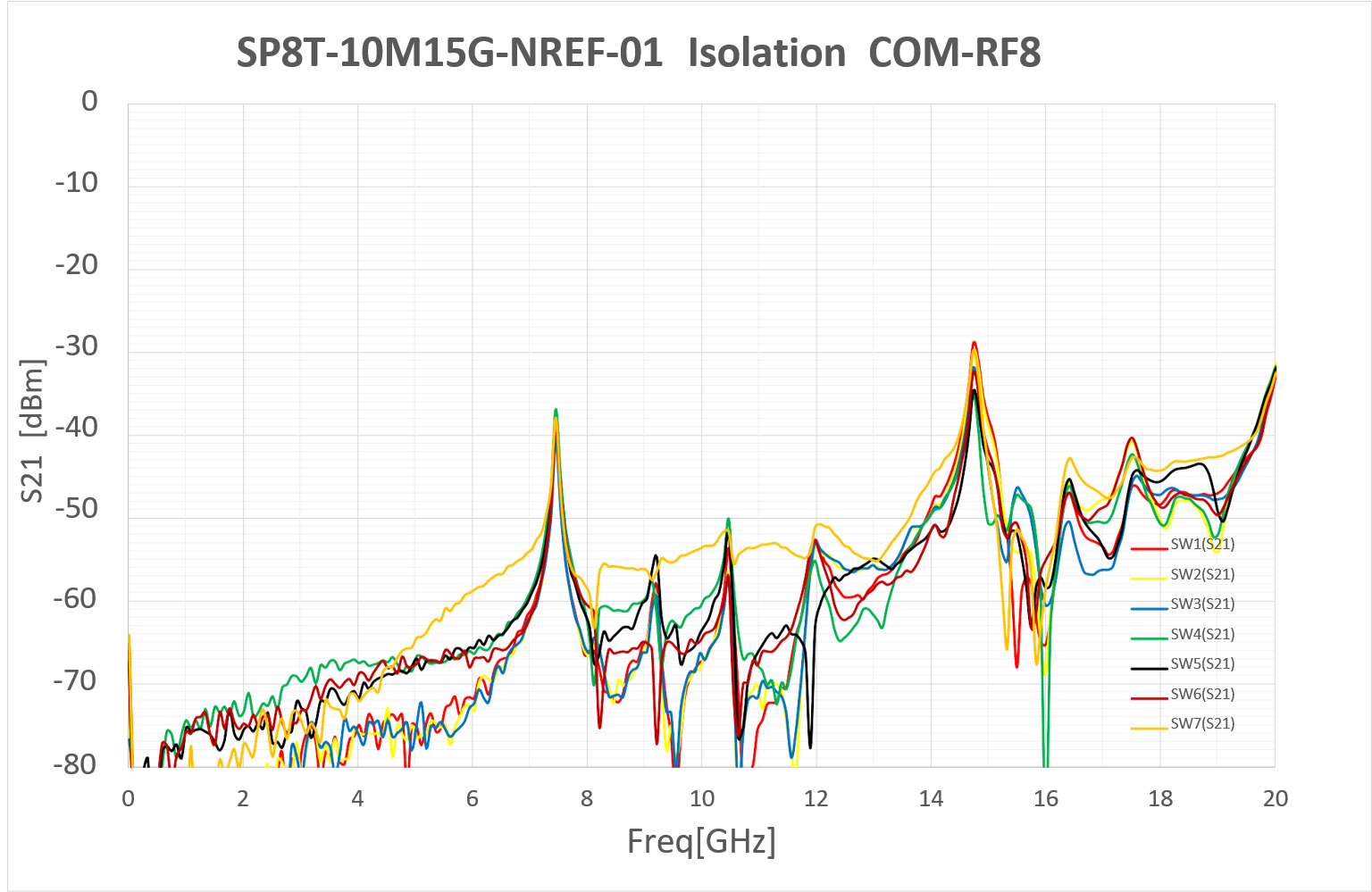

隔离度⑧COM-RF8
