毫米波模块2.5维映射系统

Model No. SYS18
特性
毫米波模块的每个点上的频率和功率会进行测量和映射。

特点

天线的高度取决于模块的平坦度,在每次测量前,模块表面的高度通过表面高度传感器进行扫描测量。当测量泄露的无线电波时,天线的高度根据接收数据进行控制。基板表面和部件表面的天线高度可根据用户的设定在1 mm和10 mm间进行调节。

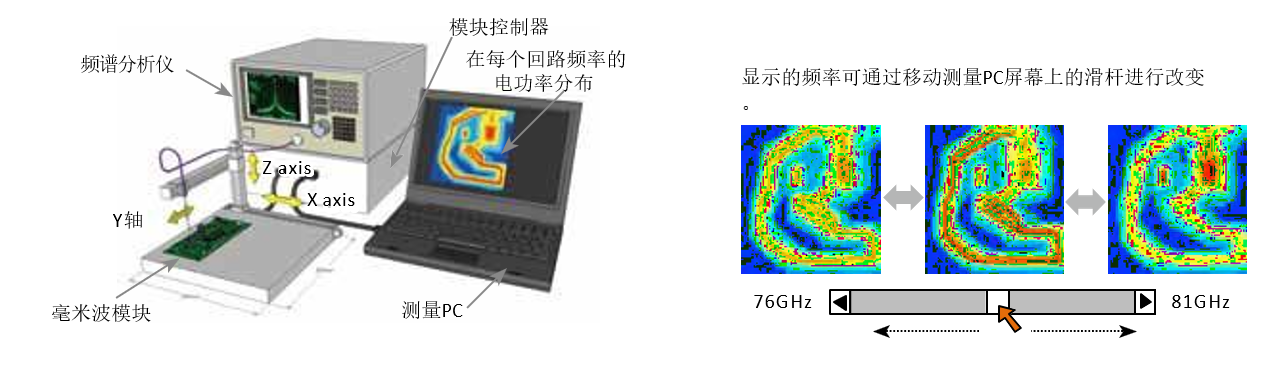

当用户移动XY轴时,可获得接收泄露的无线电波的频率和场强,并能转化为2D数据并在分布图中绘制出来。

规格

项目 詳細
频率 76-81GHz
频率分辨率 0.1GHz 每步
功率动态范围 –60 ± 10dBm
扫描区域 140 × 140mm
位置分辨率 0.3-2mm(取决于天线高度)
显示数据 频率:根据选择,强度:颜色深浅

配置

订购信息(请告知我方型号、零件号以及其他需求)

零件 SYS18
频率 76-81GHz
