大型XY扫描仪型电场强度测量系统

Model No. SYS19
特性
当小型天线在一块大型印刷电路板及其器件附近(约100至200 mm)以X-Y方向进行扫描时,观察电磁场分布。小型天线用于电场,磁场或电磁场。

规格

项目 詳細
尺寸 1900(W)× 1800(D)× 280(H)mm(不含基座和天线)
测量区域 1500(X 轴)× 1400(Y 轴)mm
测量分辨率 10mm 以下
主要应用材料 丙烯酸塑料, PVC, 聚碳酸酯等 (除了螺丝,金属部件等)
其他 可通过100 V交流电源进行操作,使用3套电机,通过原始位置和限位传感器,可接受来自不同厂家的频谱仪

配置

数据示例

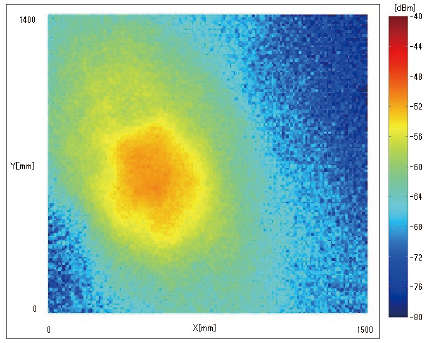

一根24 GHz微带天线安装在扫描器上方400 mm处。在10 dB的输出信号以100 mm间隔在X轴和Y轴上进行测量和记录。

订购信息(请告知我方型号、零件号以及其他需求)

零件号 SYS19
※此系统不包含频谱分析仪。Keycom可以提供频谱分析仪和其他部件。
