超导电/超导同轴线缆组件
(0.085″型Nb-Nb超导电/超导同轴线缆)

Model No. UPJ06
特性
使用铌元素的超低温用超导电(超导)同轴线缆。很多国外研究机构均有使用。

特性

支持频率最高66GHz
最小弯曲半径:30mm

该图如下所示。
*使用输入和输出导线线缆分别进行长达1m的测量。
*超导同轴线缆/在超导同轴线缆完全超导之后测量。

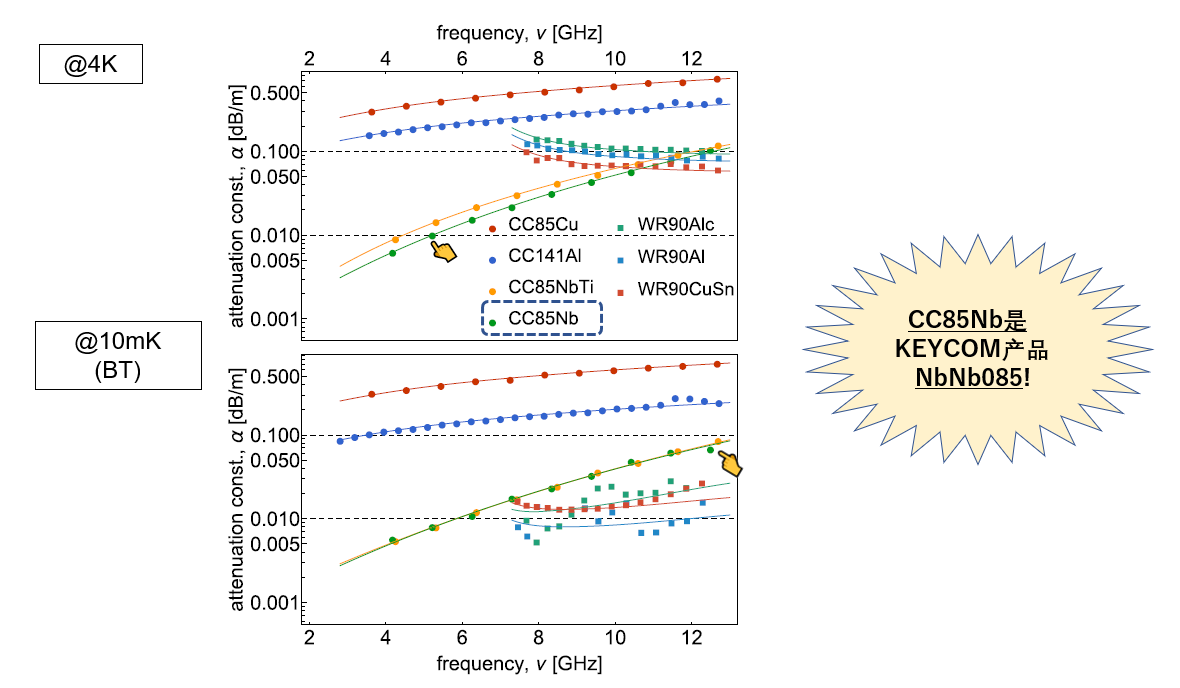

插入损耗随频率变化的情况(@4K,10mK)

使用KEYCOM线缆进行测量的论文 "Caracterizing the attenuation of coaxial and rectangular microwave-frequency waveguides at cryogenic temperatures" 的 节选(Page 9 of 15)。



【测量结果】

10米超导延时线在超导状态下的脉冲传输特性(包括引线部分)


主要规格

零件号 最大工作频率(GHz) 外部导体 介质 内部导体 熱量
(μw/k)*
最小弯曲
半径
(mm)
可用连接头
NbNb085 40(可高达65GHz) 外径
(mm)
材質 外径
(mm)
材質 外径
(mm)
材質 4K-20K
2.20 Nb 1.62 発泡
PTFE
0.51 Nb 3.3 70.0 SMA, APC2.9,
APC2.4, APC1.85
*当4K的热锚作用在线缆的一端时,对于10 cm长线缆另一端(不包含连接头)所要求的热量,以达到20 K或100 K。

连接头类型 SMA 2.9mm(K) 2.4mm 1.8mm(V)
最大工作频率(GHz) 18.5 40 或(46) 50 60 或(65)

订购信息(请在下方的圆括号中填入需要的规格并联系我方)。

零件号 两端连接器类型 连接器相位平面间的长度(mm)最大1000mm 频率上限(GHz)
NbNb085A (       ) (       ) (       )
* 可用连接头:从主要规格表格中的“可用连接头”中选择。
* 零件号示例:SMA公头—公头,线缆长度为1000 mm时→ NbTiNbTi085A- SMA (m) SMA (m) - 1000 - 18.5
* 压接连接是常用的。
