超导同轴线缆组件
(0.085" / 0.047" / 0.034" 型NbTi-NbTi超导同轴线缆组件)

Model No. UPJ07
特性

此产品用于低温和强磁场的超导同轴线缆,并广泛应用于全世界的研究院。此线缆在暴露在温度范围低于4 K的热梯度下非常有用。

・极低的热导率,分别只有铜和铌的1/3000和1/300。
・在高达11 T(特斯拉)的强磁场下可用。
・铜衬不锈钢(SUS)线缆在4 K至室温的温度范围中非常有用。
・NbTi(Nb: 50%)具有极低的热容,在4K时为3×10–4 W/cm
・支持频率最高66GHz
・最小弯曲半径: 30 mm
・用于强磁场环境中

发表文章

EPJ Quantum Technology, 04 May 2017

Philipp Kurpiers* ,Theodore Walter,Paul Magnard,Yves Salathe and Andreas Wallraff
Department of Physics,ETH Zürich, Zürich,CH-8093, Switzerland
"Characterizing the attenuation of coaxial and rectangular microwave-frequency waveguides at cryogenic temperatures"
※KEYCOM的NbTi超导同轴线缆的评估结果,其衰减量的温度特性,以及其频率和强磁场特性的测量值发表在Swiss Federal Institute of Technology in Zurich (ETH Zürich)的论文中。

Nature Vol. 398, No. 6730, pp.786 - 788, 29 April 1999

Y. Nakamura*, Yu. A. Pashkin & J. S. Tsai
NEC Fundamental Research Laboratories, CREST, Japan Science and Technology Corporation (JST)
"Coherent control of macroscopic quantum states in a single-Cooper-pair box"
* Keycom的超导同轴线缆、用于低温的同轴线缆以及印刷线路板应用在以上论文中。

材料比较

下方的表格比较了每种材料的热导率,以及使用每种材料和聚四氟乙烯(PTFE)的线缆的插入损耗和效能。
热导率
w/cmk at 1K (1)
插入损耗
dB/m at 10GHz,4K (2)
效能 (1) x (2)
銅(Cu) 0.15 1 0.15
銀(Ag) 1 1.1 1.1
黄铜(Bs:Cu65%) 0.007 1.47 0.010(无磁性)
不锈钢(SUS304) 0.0015(ULT05) 1.14 0.002
铌(Nb) 0.1 0.8 0.08(无磁性)
钛铌合金(NbTi:Nb47%) 0.0003 1.0 0.0003
聚四氟乙烯 0.000035
*当超导同轴线缆变得完全超导时所进行的测量。

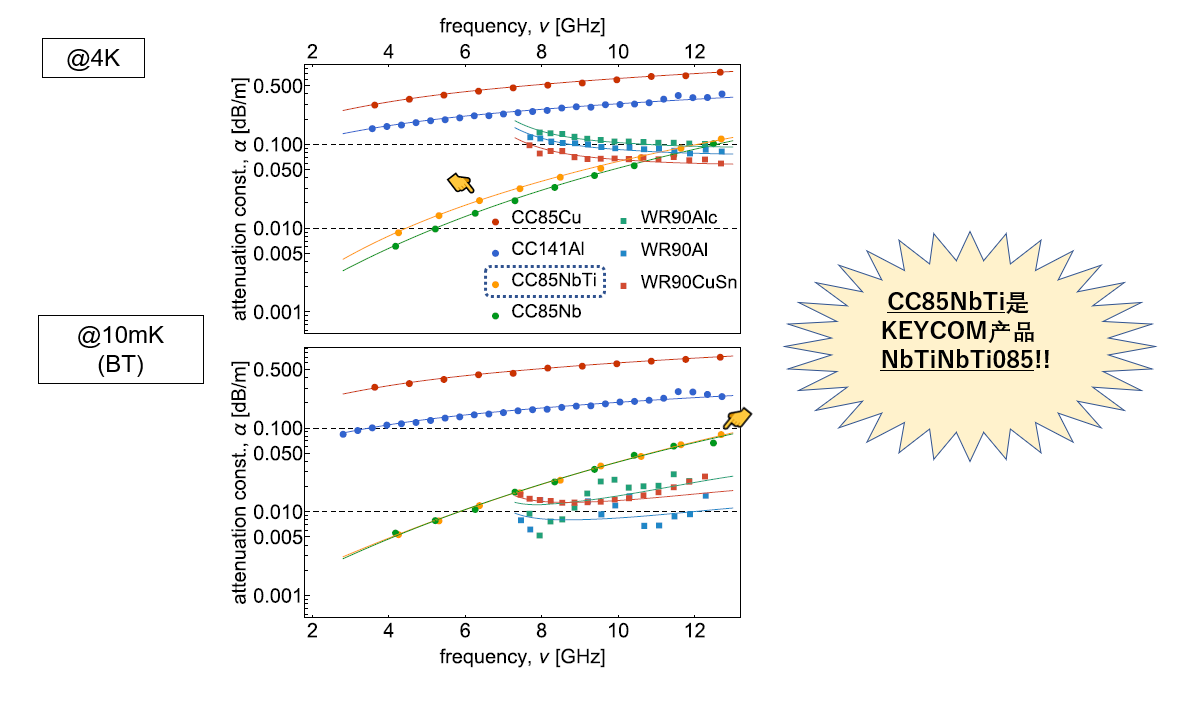

插入损耗随频率变化的情况(@4K,10mK)

上述使用KEYCOM产品进行测量的ETH Zürich发表论文的测量结果节选(9/15页)。



【测量结果】

10 m超导体延迟线超导传输特性 (包含头部) 插入损耗 数据示例 铜包


主要规格

零件号 最大工作频率(GHz) 外部导体 介质 内部导体 热量 (μw/k)* 最校弯曲半经(mm) 可用连接头
外径 (mm) 材料 外径 (mm) 材料 外径 (mm) 材料 4K-20K
NbTiNbTi085 40(可高达65GHz ) 2.20 NbTi 1.62 泡沫PTFE 0.51 NbTi 0.3 30.0 SMA, APC2.9, APC2.4, APC1.85, GPPO
NbTiNbTi047 1.19 0.94 0.29 0.09 10.0
NbTiNbTi034 0.86 0.46 0.20 0.06 8.0
*当4K的热锚作用在线缆的一端时,对于10 cm长线缆另一端(不包含连接头)所要求的热量,以达到20 K或100 K。

连接头类型 SMA 2.9mm(K) 2.4mm 1.8mm(V) GPPO(SSMP)
最大工作频率(GHz) 18.5 40 或(46) 50 60 或(65) 60 或(65)

订购信息(请在下方的圆括号中填入需要的规格并联系我方。)

零件号 两端连接器类型 连接器相位平面间的长度(mm), 1000 mm 最大 频率上限 (GHz)
NbTiNbTi085A (       ) (       ) (       )
可用连接头:从主要规格表格中的“可用连接头”中选择。
* 零件号示例:SMA公头—公头,线缆长度为1000 mm时→ NbTiNbTi085A- SMA (m) SMA (m) - 1000 - 18.5
* 压接连接是常用的。
