低温测试夹具

Model No. UPJ10
特性

此系统尺寸小,从而热容小,冷却非常迅速。此外,针对此系统的关键会采用诸如不胀钢等低线性膨胀系数的材料,从而是冷却中的收缩达到最小化。

配置

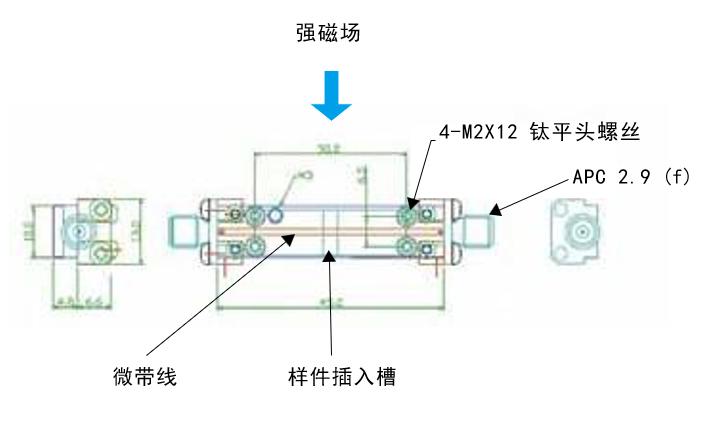

用于自旋子的样件测试夹具

用于自旋子的样件测试夹具
・针对低温 ・无磁性
这是采用无磁性材料制成的测试夹具,用于测试在强磁场中微波磁场的相互作用。

磁探头

带线,直型 带线,两阶型

多用测试夹具和主板

用于低温的卷曲型主板
一块子插件压制在上方。
用于低温的插入型主板
子插件滑入主板中。

用于低温的边缘型测试夹具
75-110GHz
尺寸:150(L)*90(W)*60(H)
重量:1.3kg
零件号:UPJ10MTFE7511W
探头型
DC-40GHz
零件号:UPJ10MTFPDC40C

数据示例


校准套件















左:共面       右:微带线型

订购信息(请告知我方型号、零件号以及其他需求)

磁探头

零件号 产品名称 频率 样件尺寸(mm)(最大)
LME-04-Probe-close 磁探头(封闭性, 0.5mm带线) DC-18GHz 5(W)× 5(L)× 0.5(H)
LME-05-Probe-close 磁探头(封闭性,1.0mm带线) DC-6GHz 5(W)× 5(L)× 0.5(H)

多用途测试夹具和主板

零件号 产品名称 频率 样件尺寸(mm)(最大)
UPJ10MTFE7511W 用于低温的边缘型测试夹具 DC-110GHz
TF1X-02 用于低温的卷曲型主板 DC-20GHz
TF1X-03 用于低温的卷曲型主板 DC-40GHz

用于低温的插入型主板

部品番号 構成 类型 周波数範囲
UPJ10-OSL-4000 Open,Short,Load DC~40 GHz
UPJ10-OSL-5000 DC~50
UPJ10-TRL-50CO TRL 共面线 50 GHz帯
UPJ10-TRL-50MS 微带线
UPJ10-TRL-60CO 共面线 60
UPJ10-TRL-60MS 微带线
UPJ10-TRL-76CO 共面线 76
UPJ10-TRL-76MS 微带线
UPJ10-TRL-94CO 共面线 94
UPJ10-TRL-94MS 微带线
UPJ10-TRL-11CO 共面线 110
UPJ10-TRL-11MS 微带线

校准绘制软件

零件号
UPJ10-DMP-3000 用于矢量网络分析仪
UPJ10-DMP-3100 用于标量网络分析仪
UPJ10-DMP-3200 用于合成扫频仪
