配置
 |
 |
| 工作台（组件侧） | 背面（天线表面） |
规格
| 项 | 目录 |
|---|---|
| 频率 | 24GHz腰带 (24.05～24.25GHz) |
| 频率频道数 | 3ch可切换 |
| 检测方法 | 多普勒系统 |
| 触角 | 贴片阵列天线 |
| 传输功率 | 10mW |
| 输出 | IF I/Q |
| 工作电压 | DC +4.0～+5.5V |
| 工作温度 | -20～+85℃ |
| 尺寸 | 关于29x47x7mm |
| 重量 | 关于5g |
订购信息：部件号 24G-DS005

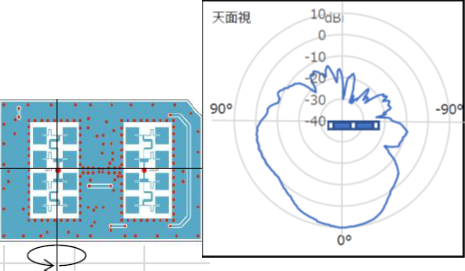

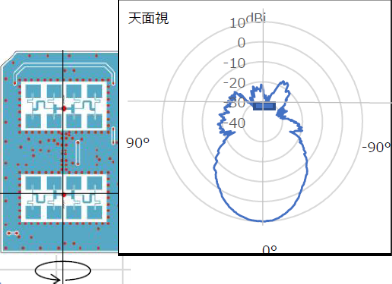

天线模式
| E面具:电场方向 | H面具:磁场方向 |
 |
 |
I/O 引脚功能
| 编号 | 终端名称 | I/O | 规格 |
|---|---|---|---|
| 1 | NC | - | No Connect |
| 2 | CE | In | 以便 (Hi Active) 上拉至 Vcc |
| 3 | Vcc | In | DC 电源输入 Typ. +5.0V |
| 4 | GND | - | GND |
| 5 | IF I out | Out | IF I 输出 |
| 6 | IF Q out | Out | IF Q 输出 |
| 7 | NC | - | No Connect |
| 8 | fsel1 | In | Open or GND 由、(见）下表 |
| 9 | GND | - | GND |
| 10 | fsel2 | In | Open or GND 由、(见）下表 |
| 11 | NC | - | No Connect |
| 12 | Reserve | - | 预订、No Connect |
频率开关功能
| 频率频道 | fsel2 | fsel1 |
|---|---|---|
| Low Freq | GND | OPEN or GND |
| Mid Freq | OPEN | GND |
| Hi Freq | OPEN | OPEN |
(中低频和中高频之间的频率差：约 30 兆赫）

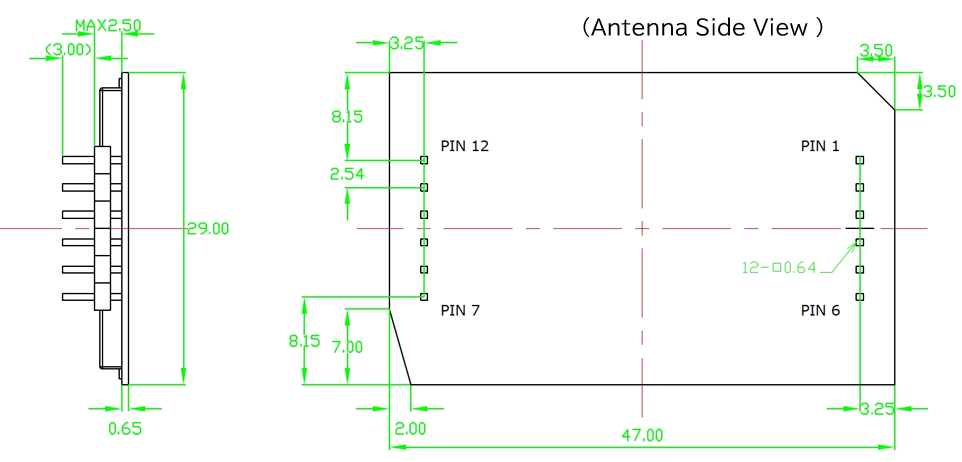

引脚分配尺寸图
