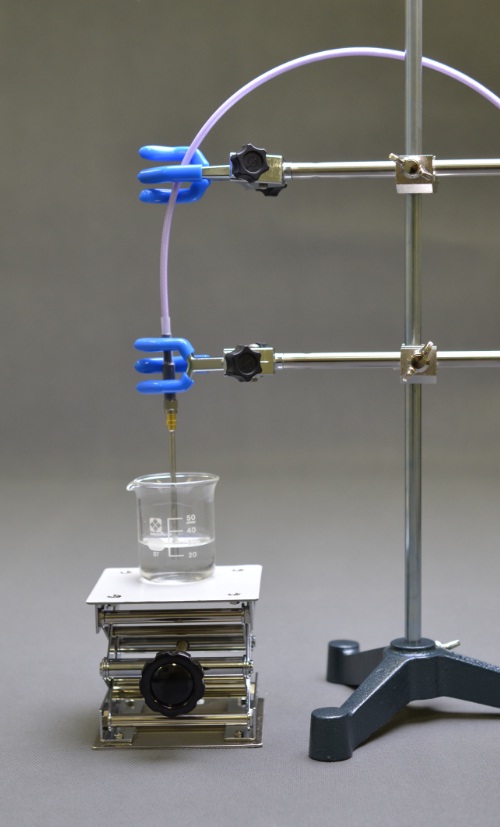

探测法 开放式
相对介电常数·介电耗散角正切(εr'/tanδ)
测量系统

Model No. DPS16
合适的测量液体和橡胶类固体的方法! 探头方法是一种比较法的,但可以测量的范围很广(100MHz(10MHz)-55GHz)!

橡胶固体、液体和粉末都可以作为样品使用。

由于可以使用纯水以外的标准样品(乙醇、甲醇、丙酮),所以也可以测量相对低介电常数和低损耗的材料。

探头的外径为1.2mmφ、2.2mmφ、3.6mmφ和6.6mmφ,可用于各种测量。



系统概述

可使用标准样件(丙酮和氟树脂聚四氟乙烯),而不必是纯净水。
除了纯净水外,您也可以丙酮作为标准校准样件。丙酮诸如介电常数等特性可准确获得。

丙酮在空气中几乎不吸收水分,也几乎不变质,并且其介电特性与纯水也不同。使用聚四氟乙烯(PTFE)测量固体薄片。
许多不同类型的探头。可提供外径为ø1.2 mm, ø2.2 mm, ø3.6 mm, ø6.6 mm和ø39 mm的探头用于不同种类材料的测量。
KEYCOM也提供用于连续测量不同样件的系统。

规格

频率 100MHz-55GHz
相对介电常数 測定範囲: 1.05至500
精度:  ±7%
介质损耗因数 0.001至10
精度:±15%
样件尺寸 Rubbersolid:至少1mm(W)×1mm(L)×0.5mm(T)
Liquid:至少20ml

*1) 探针法是比较法,因此精度较低。高精度测量请参考以下内容。
(如果“被测物的介电常数和介电损耗正切”接近“标准物质的介电常数和介电损耗正切”,则探针法的精度较高;如果更远,则为“更低”。
简而言之,精度取决于测量目标的介电常数和介电损耗正切。
在低于100 MHz的频率下,线缆的轻微移动很容易掩盖相位信息,从而难以测量介电损耗正切小的物体。 )
20Hz-1MHz: 电容法 εr'[1.05-1000] accuracy ±3%, tan δ[0.0003-10] accuracy ±5%
10MHz: LC谐振器法   εr'[1.05-30] accuracy ±5%, tan δ[0.0002-0.05] accuracy ±10%
200MHz, 1GHz: 摄动法 High accuracy : εr'[1-150] accuracy ±1%, tan δ[0.0001-0.05] accuracy ±3%
100GHz: 开放式谐振器法 εr'[1.05~30] accuracy ±3%, tan δ[0.0001~0.05] accuracy ±7%

订购信息(请告知我方型号、配件号以及其他需求)

产品名称 零件号 详细信息
探头(开放)型
相对介电常数和介质损耗因数测量系统
dps16 整个系统的名称
探头 POS-047D 10GHz至55GHz 测量夹具
  POS-085D 1GHz至15GHz 测量夹具
  POS-141D 100MHz至10GHz 测量夹具
  POS-250D 10MHz至3GHz 测量夹具
线缆 CM06A-SMA(m)SMA(m)-500 同轴线缆,针对18GHz(500mm)含一个连接器
  CM06D-APC2.9(m)APC2.9(m)-500 同轴线缆,针对40GHz(500mm)含一个连接器
程序 DMP-60 探针法程序 (开路) (1套)
矢量网络分析仪   可一起订购
Windows PC(含软件下载,打印机) CP
GPIB 线缆 GP-01 GPIB 线缆

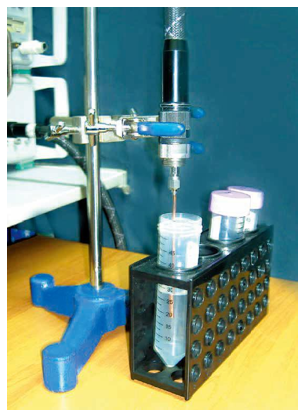

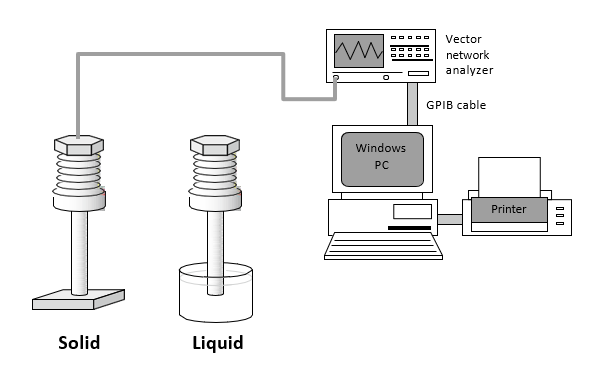

配置


数据示例

純水(微波)

純水(毫米波)

测量示例 -以甲醇为标准:使用纯水测量

  100MHz 1GHz 10GHz 30GHz 50GHz
介电常数 理论值 33.757 30.569 7.692 5.917 5.765
介电常数 测量值 34.577 31.672 7.973 6.072 6.015
介电损耗正切 理论值 0.02994 0.29310 0.94262 0.43626 0.27015
介电损耗正切 测量值 0.02457 0.27538 0.92166 0.42024 0.24515
使用的夹具 POS-141D POS-141D POS-085D POS-047D POS-047D
