DPS01 谐振法,微带线谐振器型
用于薄片/超薄薄片的相对介电常数和介质损耗因数测量系统

Model No. DPS01

此型号最适用于不可加工材料,例如陶瓷,您可以通过接触直接测量。

可以测量频率范围在800 MHz至15 GHz间、介质损耗相对小且相对介电常数大约在1至20的超薄薄片材料的相对介电系数和介质损耗因数。

此测量方法于2006年在欧洲微波大会上发表。 H.Suzuki, "通过将材料放置在微带线谐振器下进行厚板的复介电常数微波测试" Eu Mc 21 - 4, 2006, Manchester, uk.

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

测量样件

用于印制线路板的电解质

规格

频率 800MHz~14GHz
相对介电常数 1.05~20  精度±7%
介质损耗因数 0.001~0.05
样件厚度 10μm~0.5mm, 0.5mm~50mm

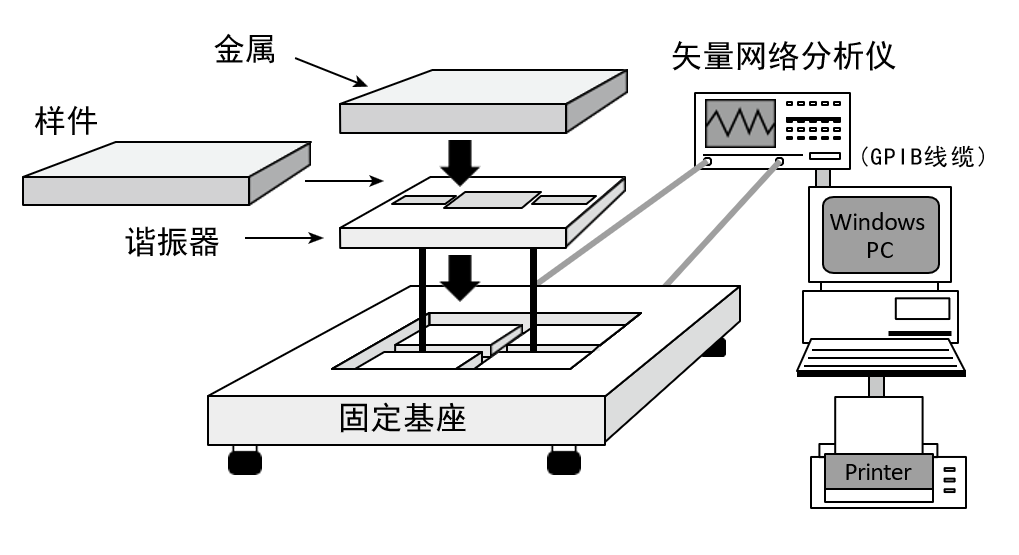

配置

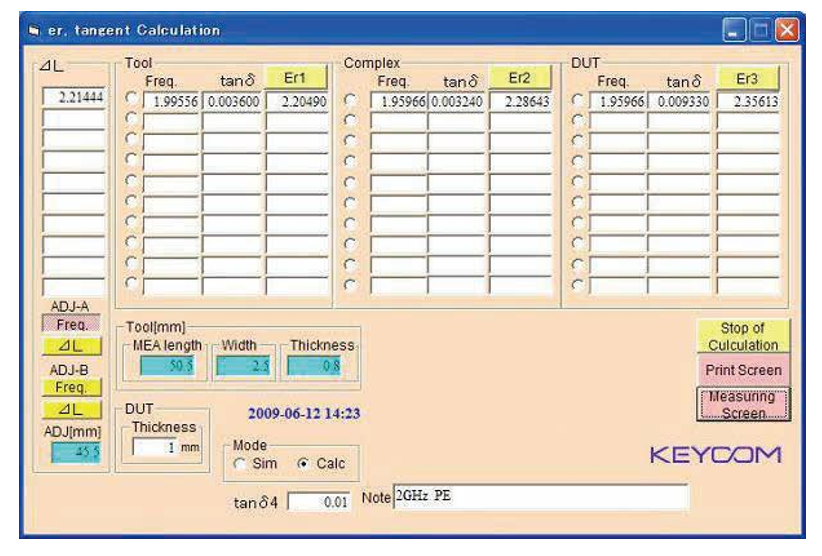

数据示例

订购信息(请告知我方型号、配件号以及其他需求。)

零件号 产品名称 规格 样件尺寸
FS-01 固定基座 Size 250mm×130mm×50mm
R-0.9A 谐振器 频率 900MHz 用 50x150mm
R-2A 谐振器 频率 2GHz 用 30x80mm
R-5A 谐振器 频率 5GHz 用 10x30mm
R-10A 谐振器 频率 10GHz 用 10x20mm
DMP-41 谐振法程序
(复介电体转换软件,以及计算相对介电常数和介质损耗因数的软件)

CM06D-AA-1000 用于测量的同轴线缆(1m) 按照频率配套合适的线缆(2个)。
VNA 矢量网络分析仪 可一起订购。
PC Windows PC 可一起订购。
GP-01 GPIB 连接缆线
*所标识的谐振频率是指当未放置样件时。若您放置样件,则谐振频率会变小。
*校准谐振器和测量谐振器会一起提供。
