超宽带电波吸收胶片

Model No. ema03002070405-09
特性

等离子显示器和液晶显示器的配置及对策如右图所示(图:显示器的配置及电磁波泄漏对策)。
通常情况下,使用铁,铝或喷铝塑料。 此时,采取措施防止使用导电片的情况下的孔,通过导电衬垫进行连接,并防止壳体在空气中电气漂浮而成为天线。
然而,近来,壳体内部已经成为谐振器,不需要的电磁波以100倍放大100倍,这个部分从壳体孔,电缆或屏幕漏出是一个大问题。 为了解决这个问题,超宽带电磁吸收胶片是有效的。

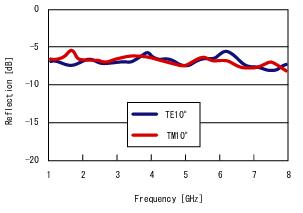

超宽带电磁吸收胶片的反射特性

该产品吸收宽频带的无线电波。这是薄膜电阻被控制为60π[Ω/□] 的膜。反射衰减是如下图所示,从1 GHz到8 GHz均衰减6 dB。

订购信息(请告知我方型号、零件号以及其他需求)

零件号 尺寸
UWA-188-450-10A 450mm×10m
