近场高性能低频(300MHz-1GHz)用噪音抑制片

Model No. ema04 002070412-03
特性

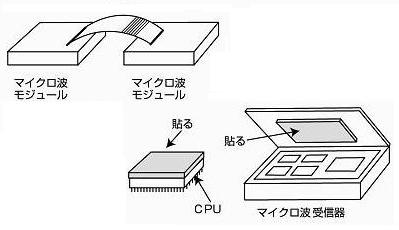

噪音抑制片是一种为防止笔记本电脑和手机等的振动及EMC而将其贴在问题部位以改善产品性能的产品。本产品比标准产品性能要高2-3倍。

在EMC对策中,数字信号的噪声抑制非常重要,因此特别需要300 MHz至1 GHz的噪声抑制效果。

然而,该产品通过利用石墨的各向异性特性并通过空间阻抗调整匹配,实现高性能的噪声抑制特性。其性能是标准产品的2倍以上,特别是在300MHz至1GHz范围内,性能是其3倍以上。

下图显示了此噪音抑制的特性。 曲线位置偏上,特性越好。 噪声抑制片评估方法是根据IEC标准于2006年5月建立的, 以上评估也基于这个标准。

【厂商】三菱鉛筆株式会社,
 ユニ工業株式会社(集团)
【销售商】KEYCOM

订购信息(请告知我方型号、零件号以及其他需求)

零件号 厚度 尺寸
NS1.0C025-01A 0.25mm 295mm×210mm单面胶层
NS1.0C025-10A 0.25mm 210m×10m单面胶层
*难燃性,相当于UL94VO。
*不含RoHS指令的物质。
*可制造冲孔产品。

传输衰减功率比(Rtp)测量数据示例
