紧凑型3m法（针对电磁干扰的方法评估）
Model No. emc01002060118-04
特性

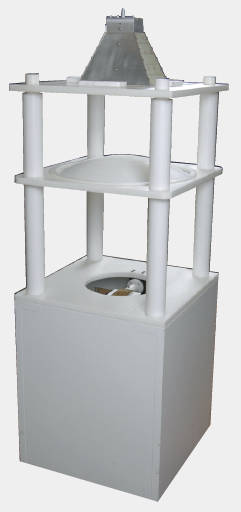

测量无需暗室，并且系统尺寸很紧凑（1.2 m高，底面是边长为60 cm的正方形）。
特点
- 无需暗箱即可实现等同于3-m法和10-m法的测量（0.5至26.5 (GHz)）。
- 系统立式形状方便安放样件。
- 由于衰减很小，您只需要网络分析仪用于测量。

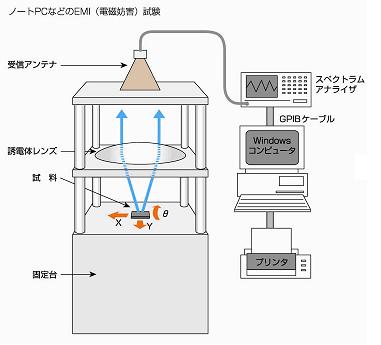

- 使用介质透镜将从被测样件发射的无线电波转换成平面波。由于测量是在近场进行的，因 此衰减很小，这样您便无需使用诸如放大器等的额外仪器。所以，从外部过来的无线电波 影响非常小，从而您无需使用暗箱。测量可以通过平面波在近场进行操作，从而您在实现进行校准后可以实现等同于3-m法和10-m法的测量。
- 通过XY方向平台移动被测样件，您可通过远场观测确定被测样件的哪部分释放了不必要的无线电波。
此测量方法在以下的论文中有详细的说明。
- Hirosuke Suzuki, Tomio Hotchi, Masato Inoue, Shigeru Takeda
" EMI Evaluation of a Cell phone without an Anechoic Chamber "
MO-IF-3-3 EMC-in-Singapore 2008, 19-22 May 2008
配置
 |
 |
| |
CRE-1.0A
・1GHz~10GHz用 |
订购信息（请告知我方型号、零件号以及其他需求） 零件号 产品名称
| 零件号 |
产品名称 |
詳細 |
尺寸 (mm) |
| CRE-1.0A |
主单元 |
针对1GHz~26.5GHz，介质透镜型 |
1200(H) x 600(W) x 600(D) |
| CRE-0.3A |
针对0.3GHz~1GHz，镜面型 |
1500(H) x 1500(W) x 1500(D) |
| WHA1-10G |
天线 |
宽带喇叭(针对介质透镜型) |
1GHz~10GHz |
| BCA300A |
双锥形(针对镜面型) |
0.3GHz~1GHz |
| XY-01A |
自动XY调节平台 (含软件) |
移动距离:200 x 200mm |
| EMA0.5-1A05 |
电波吸收体 |
0.5GHz~1GHz，全周长型，针对介质透镜 |
| EMA0.3-1A05 |
0.3GHz~1GHz、全周长型，针对镜面型 |
| CM06A-SMA(m)SMA(m)-3m |
线缆装配 |
针对18.5GHz |
2件 |
| DMP-02060118-08 |
用于校准和图像绘制的软件 |
针对频谱分析仪 |
| GP-01 |
GPIB连接线缆 |
|
| SPA-01 |
频谱分析仪 |
可一起订购。 |
| Windows PC |
Windows PC，含打印机 |
可一起订购 |
