谐振空腔法 针对电磁兼容(EMC)方法的外壳材料评估系统

Model No. emc71002070405-08
特性
传统上采用铁、铝和铝气相沉积塑料制造等离子显示器背部外壳。针对这些材料,会进行以下测试:

・外壳上的孔通过导电片封闭。
・外壳安装在中介导电垫片上,防止外壳被电子绝缘,从而使其发挥天线的作用。

然而最近在此系统中发现了一个严重的问题:外壳内部会起到谐振器的作用,从而会将无 线电波不必要地放大100或500倍。这通常是由于外壳、线缆或屏幕上的洞造成泄露引起的。 针对这个原因,我方使用可起到导体作用但同样可以在其表面吸收无线电波的外壳,并在 安装时已成为导体。换句话说,我方通过无线电波吸收功能识别导电外壳的用处。此系统 可评估此类材料。


规格

频率 大约1GHz
样件尺寸 尺寸:25 × 25mm
厚度:0.1-2mm
测量仪器等 矢量网络分析仪
标量网络分析仪
或者,带接收器的合成扫频仪,
Windows PC(含一个National
Instruments GPIB主板)

配置

将材料切割成25 mm边长的正方形,并将此正方形样件附在塑料夹具上,然后将其放置在谐振器空腔内(参考图1)。

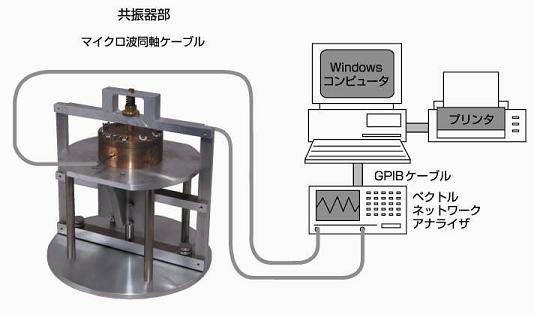

           图1 针对EMC方法的外壳材料评估系统
当样本插入时,空腔谐振器的响应频 率和Q值变小。Q值下降得越小,说明平板材料越好。通过此系统测得的此种材料的Q值以及由此种被测材料所制 成的平板的Q值显示在表格1中,其中此趋势很好地响应了EMC效果。

表格1. 通过此系统和对应的外壳所测量的不同材料的Q值

材料名称 材料的Q値 用左栏材料制造的外壳的Q值 EMC效果
无材料 6265
A 6133 2300
B 5635 2110
C 5370 2000 很好
D 5218 1950 非常好

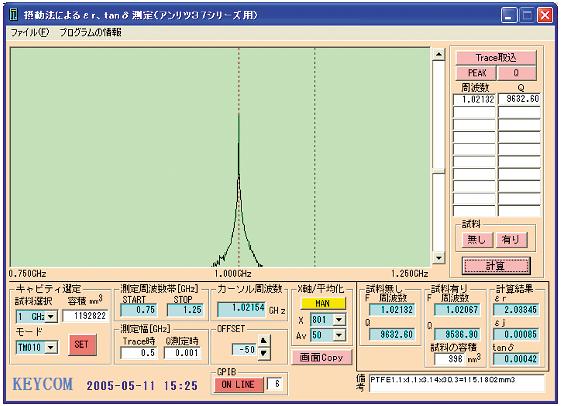

以上显示了材料在实际测量汇总的屏幕示例,并绘制了共振曲线。Q值显示在右边

数据示例

订购信息(请告知我方型号、零件号以及其他需求)

零件号 产品名称
MEMC-COE-01 谐振器套件
COE-01 谐振器操作平台
TMR-1D 针对约1 GHz的谐振器套件
TMR-5D 针对约5 GHz的谐振器套件
DMP-70 针对平板材料EMC测量的评估程序
CM06D-APC2.9(m)APC2.9(m)-1000 针对40 GHz, 1m的同轴线缆套件,2件
VNA 网络分析仪
Windows PC Windows PC(含打印机) 可一起订购
