可调短路(金属波导)

Model No. MTF03
特性

矩形波导的可调谐短路,短路表面是非接触式的,因此不会因接触不良而引起不稳定。

订购信息(请告知我方型号、零件号以及其他需求。)

频率GHz 波导标准 法兰形状(矩形) 法兰形状(圆形)
    零件号 零件号
18-26.5  WR-42  UG595/U UG425/U
TS42S TS42R
26.5-40  WR-28  599/U 381/U
TS28S TS28R
33-50  WR-22     383/U
  TS22R
40-60  WR-19     383/U
  TS19R
50-75  WR-15    385/U
  TS15R
60-90  WR-12    387/U
  TS12R
75-110  WR-10    387/U
  TS10R
90-140  WR-8    387/U
  TS8R
110-170  WR-6    387/U
  TS6R
140-220  WR-5    387/U
  TS5R
170-260  WR-4    387/U
  TS4R
220-325  WR-3    387/U
  TS3R

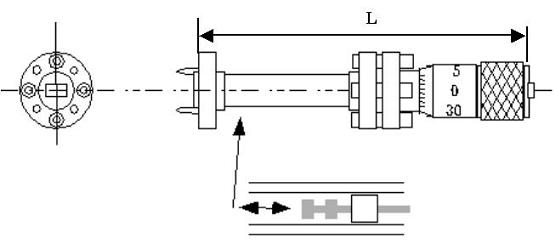

配置
