磁性材料特性(包含磁导率)测量系统

Model No. PER01
测量范围宽广,从100 kHz到30 GHz! 消除了介电常数的影响,与模拟值吻合度很高!
1. 无缝和广泛的带宽覆盖

KEYCOM可以提供测量系统,带宽无缝覆盖从100kHz到30GHz。

2. 可测量的价值

此系统可在宽频带内测量磁性材料的复合磁导率μr'-jμr"(其中,我们可提供20~30GHz的测量服务),半宽度ΔH,铁磁共振松弛系数α(100MHz~10GHz)。

3. 装置紧凑,测量简单

操作简单,只通过在测量夹具上设置一个样品和用矢量网络分析仪进行扫频,就可以实现高精度的测量。

①明确测量原理---反射法
②简单的操作方法---Field法,Remove法
③紧凑的设备--------搬运轻便

此测量方法已被标准化为IEC60556-2006。 我们还提供委托测试服务。请利用!

受奖

在第11届国际铁氧体大会上获得ICF11新产品和新技术奖
KEYCOM的“磁性能特性测量系统(从100 kHz至14 GHz)”(磁性材料特性/磁性能特性(包含磁导率)测量系统)

支持标准

IEC 60556 Ad2・2(2016)
IEC/TR 63307 Ed.1.0:2020(en)

发表文章

S. Takeda and H. suzuki, "Wideband Measurement System of ΔHω using All Sheielded Shorted Microstrip Line", J. Magn. Soc. Jpn., 33, 171-174, (2009)
S. Takeda, S. Motomura, T. Hotchi, and H. Suzuki, "Permeability Measurement System up to 10GHz using All Shielded Shorted Microstrip Line", Journal of the Japan Society of Powder and Powder Metallurgy, vol.61, (2014), No. S1, ppS303-S307
S.Takeda, T.Hotch, S.Motomura, and H.Suzuki. "Theoretical Consideration on Short-& Open-circuited Transmission Lines for Permeability & Permittivity Measurement" Journal of the Magnetics Society of Japan Vol.39, No.3 2015
S.Takeda, T.Hotch, S.Motomura, and H.Suzuki, "Permeability Measurements of Magnetic Thin Films using Shielded Short-Circuited Microstrip Lines" J.Magn.Soc.Jpn., 39, 227-231(2015)

规格

项目 内容
频率 磁导率 : 100kHz-30GHz
(20~30GHz可用我方的试验委托)
半宽度ΔH和铁磁共振松弛系数α : 100MHz-10GHz
μr' - jμr" 精度±5% ※最佳厚度时
样件形状 下述
温度范围 室温

数据示例

订购信息(请告知我方型号、零件号以及其他需求)

产品号

PER01

零件号 产品名称 詳細 测量频率 样件尺寸
BS-01A 固定基座 通用固定台
M-5000F 用于零位校准的磁场仪器 5000 Oe 固定
TRO-001D 测量夹具(透磁率) 环形样件的夹具 100kHz-10GHz 外径 6.93~ 6.96mm 内径 3.06~ 3.10mm
※通过使用厚样件和薄样件可以分别在低频率和高频率实现高精度测量。
CM06A-SMA(m)SMA(m)-1000 线缆组件 18GHz同轴线缆组件 1m
GP-01 GPIB连接线缆 USB型GPIB卡
SS 系统设置和使用方法说明

零件(选件)

用于磁导率测量

零件号 产品名称 詳細 测量频率 样件尺寸 样件厚度
M-3000F 用于零位校准的磁场仪器 3000 Oe 固定
ST-001A 测量夹具(磁导率) 长方形样件的夹具 (需要M-3000F) 100kHz~100MHz 10 x 30mm 最大0.34mm (取决于样件)
※通过使用厚样件和薄样件可以分别在低频率和高频率实现高精度测量。
ST-002B 測定治具(透磁率) 长方形样件夹具(需要M-3000F) 10MHz~1GHz 10 x 30mm 最大0.34mm (取决于样件)
※通过使用厚样件和薄样件可以分别在低频率和高频率实现高精度测量。
ST-003C 测量夹具(磁导率) 长方形样件治具 (M-5000Fが必要) 1GHz~10GHz 5 x 16mm 最大0.34mm (取决于样件)
※通过使用厚样件和薄样件可以分别在低频率和高频率实现高精度测量。
ST-004D 测量夹具(磁导率) 长方形样件用夹具 (需要M-5000F) 10GHz~20GHz 2 x 6mm 最大0.34mm (取决于样件)
※通过使用厚样件和薄样件可以分别在低频率和高频率实现高精度测量。
ST-005E2 測定夹具(磁导率) 薄片样件的夹具 (需要M-5000F) 1GHz-20GHz 2 x 6mm 最大0.2mm (取决于样件)
※通过使用厚样件和薄样件可以分别在低频率和高频率实现高精度测量。

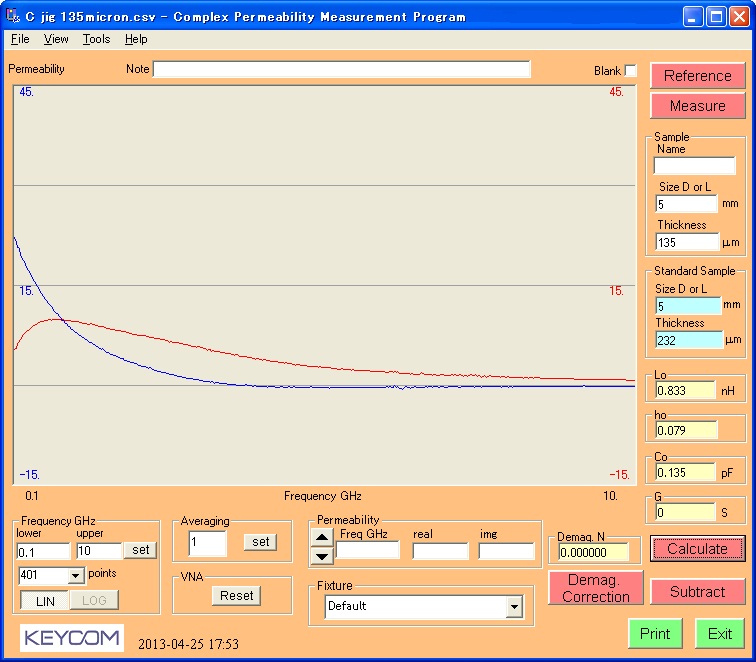

DMP-PER01-01A 测量软件 复磁导率 μr' - jμ"r 的测量(用反磁场修正)
OP-DMP-PER01-03A 测量软件 复磁导率μr' - jμ"r 薄片选项     标准(取决于样件)
μ=10
80 nm:大约1GHz,1um:大约30GHz
VNA 网络分析仪 可一起订购
CP Windows PC
*磁性具有形状效应,也可测量此效应。


针对半宽度ΔH和铁磁共振松弛系数α

零件号 产品名称 詳細 测量频率 样件尺寸 样件厚度
M-130A 静磁场应用仪器 100~130 Oe ±10%
M-690A 静磁场应用仪器 560~690 Oe ±10%
M-1400A 静磁场应用仪器 1200~1400 Oe ±10%
M-2000A 静磁场应用仪器 1700~2000 Oe ±10%
M-2500A 静磁场应用仪器 2100~2500 Oe ±10%
M-4500A 静磁场应用仪器 3600~4500 Oe ±10%
SQ-001A 测量夹具(半値幅 ΔH) 半宽度 ΔH 的夹具 100MHz~10GHz 5 x 5mm 最大0.25mm (取决于样件)
DMP-PER01-02A 测量软件 用于半宽度ΔH和铁磁共振松弛系数α测量
*其他有时还需要合适样件的电磁铁。

構成

数据示例

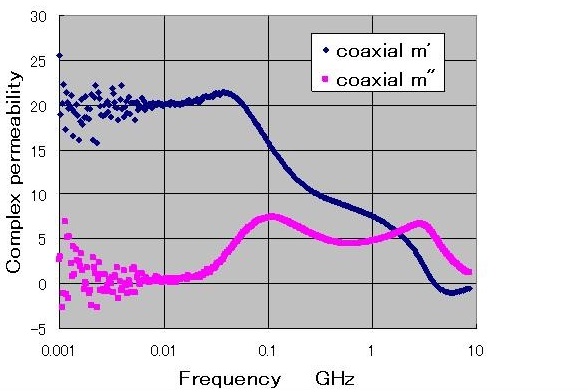

复磁导率μ' -jμ" NSS环形 7mmΦ x 3mmΦ

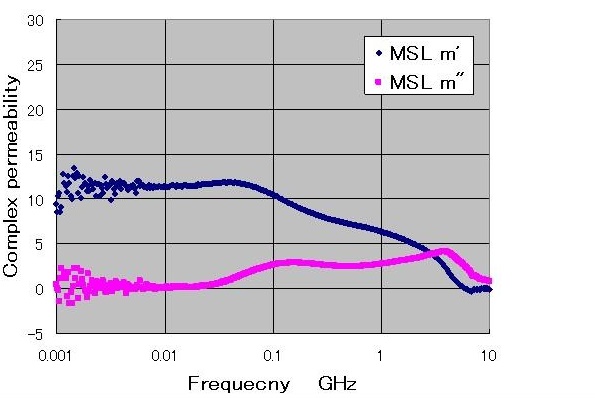

复磁导率μ' -jμ" NSS长方形 5mm x 16mm

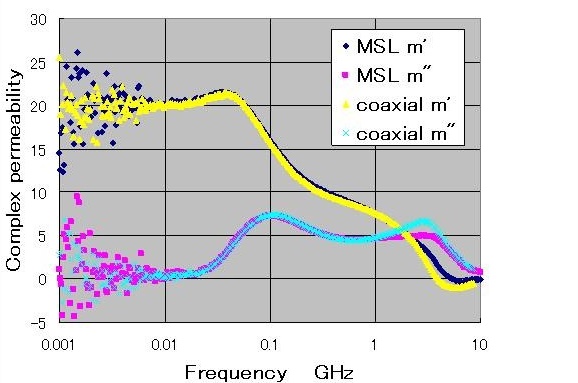

複复磁导率μ' -jμ" 在反磁场修正后NSS环形和长方形间的结果比较:完全契合
