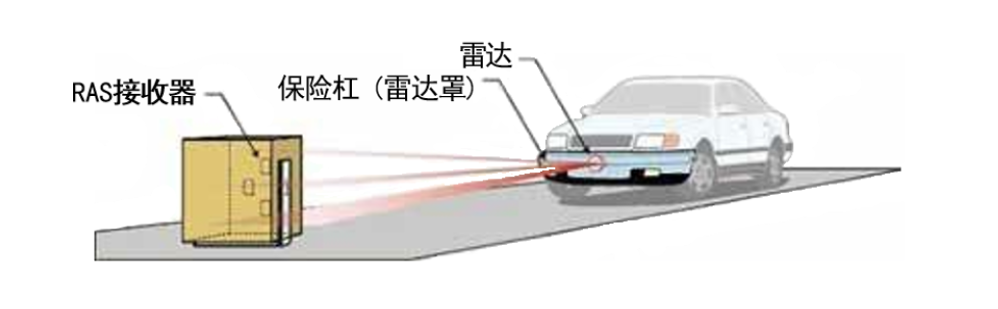

雷达校准系统(RAS)
EES-01 (SM5899)

Model No. RAT02

👉车标评估系统的产品系列已被更新・・・ 请参考

特点

规格

频率换谁 76~77GHz
工作温度范围 0度~40度
角度测量精度 4Hz(250ms/点)
角度测量精度 ±0.1°
同时测量雷达罩的插入损耗和波束偏移  可行

配置(SM5899)

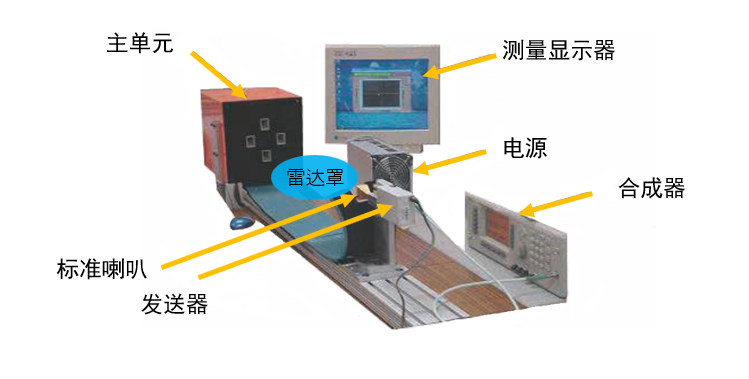

系统配置(测试雷达罩特性时)
零件号 产品名称 数量
SM5899 雷达校准系统(RAS) 1
DC电源(DC12V, 3A) 1
VGA显示器 1
SG76-77G 合成器 1
SM5888 倍频器 1
RF线缆, 2m, SMA公连接头 1
标准喇叭天线(含夹具) 1
RAS夹具 1
材料夹具 1

*可测量波束的半宽度(-3 dB)
*可在多个频率(20个点)同步进行测量。

规格

频率范围 76~77GHz
工作温度范围 0~40°
数据更新速率 4Hz(250ms/点)
角度测量精度 ±0.1°
同时测量雷达罩的插入损耗和波束偏移
* 所需直流电源可通过咨询我方获得相关支持。
* 标准PC显示器可用作VGA显示器。

系统可测量往返传输衰减。
