毫米波和微波传输衰减测量系统(透镜天线法)

Model No. RTS01
特性
通过此系统,可在雷达波发射到天线屏蔽器或天线罩时非常简便地测量其频率与传输衰减之间的关系。
通过改变频率,您可以可以很方便地确定目前频率下天线屏蔽器的最佳厚度。
尽管非常紧凑,但它可以通过平面波达到很高的测量测量,因为透镜安装在天线上。
由于样件安装在天线附近,因此您可以测量非常小的样件。


可测量样件示例

雷达天线屏蔽器,罩体,蜂窝部件等。

规格


零件号 CBC-04 LAF-2.6A+ LAF-26.5A
频率范围 2.6-26.5GHz 2.6-26.5GHz 26.5-110GHz
样件尺寸 430mm x 430mm @2.6GHz
300mm x 300mm @10GHz
300mm x 300mm @26.5GHz
430mm x 430mm @2.6GHz
300mm x 300mm @10GHz
300mm x 300mm @26.5GHz
150mm x 150mm @26.5GHz
150mm x 150mm @110GHz
仪器大小 H2400 x W540 x D540mm
Weight 60kg
H1700 x W1500 x D1300mm
(H1200 x W1500 x D3000mm @∠80°)
Weight 250kg
H870 x W600 x D500mm
(H540 x W1120 x D500mm @∠90°)
Weight 40kg
特点 1. 纵向,紧凑
2. 方便设置样件
1. 可测量传输衰减和电波吸收率
请参考
1. 可测量传输衰减和电波吸收率
请参考
* 频率越高,可测量样件越小。
通过使用标准矢量网络分析仪进行校准并在比透镜更远的位置设置门控可以进行分辨率在0.1 dB下的传输衰减测量。
同样也可以时候用标量网络分析仪和合成扫频仪。

订购信息(请告知我方型号、零件号以及其他需求)

产品名称 零件号 详细 频率范围
主单元 CBC-04 透镜,透镜固定支架,天线固定基座,用于校准的金属板 2.6-26.5GHz

LAF-2.6A+
透镜,透镜固定支架,天线固定基座,用于校准的金属板 2.6-26.5GHz
  LAF-26.5A 透镜,透镜固定支架,天线固定基座,用于校准的金属板 26.5-110GHz
天线(波导连接性) 2件 RH10R23 WR-10型 75-110GHz
  RH15R23 WR-15型 50-75GHz
  RH22R23 WR-22型 33-50GHz
  RH28R23 WR-28型 26.5-40GHz
天线(含一个同轴波导型转换器) RH22R23APC2.4(f)7 WR-22型 33-50GHz
  RH28R23APC2.9(f)7 WR-28型 26.5-40GHz
  RH42S23APC2.9(f)7 WR-42型 18-26.5GHz
  RH62S22SMA(f)7 WR-62型 12.4-18GHz
  RH90S19SMA(f)7 WR-90型 8.2-12.4GHz
  RH137S18SMA(f)7 WR-137型 5.85-8.2GHz
  RH159S17SMA(f)7 WR-159型 4.90-7.05GHz
  RH187S16SMA(f)7 WR-187型 3.95-5.85GHz
  RH284S14SMA(f)7 WR-284型 2.60-3.95GHz
  RH430S14SMA(f)7 WR-430型 1.70-2.60GHz
用于校准和图形显示的软件 DMP-20 用于矢量网络分析仪
  DMP-21 用于标量网络分析仪
  DMP-22 用于合成扫频仪
标量网络分析仪,矢量网络分析仪,合成扫频仪等 任意 若没有可一起订购。
用于微波的线缆,适配器等等
WindowsPC(含打印机)
GPIB连接线缆 GP-01

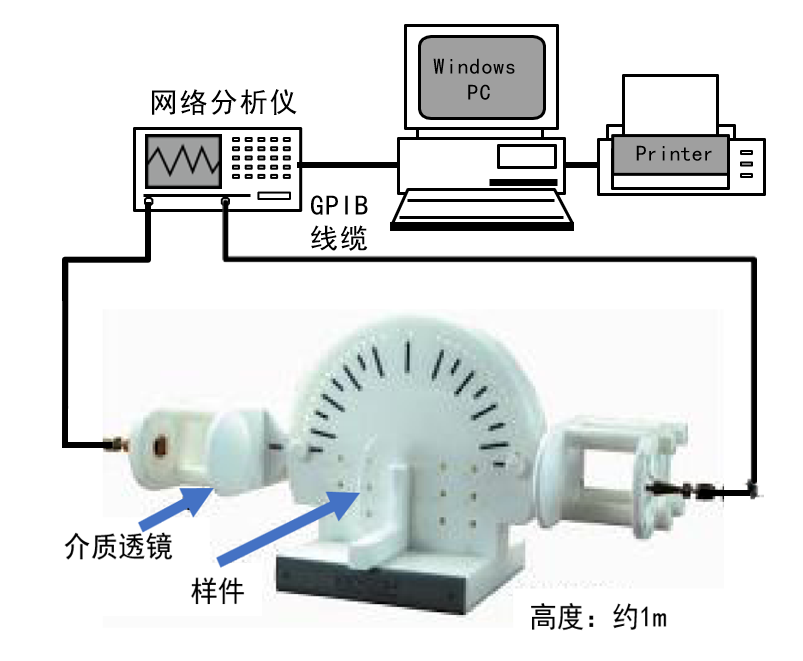

配置

用于微波 CBC-04



用于微波 LAF-2.6A+



用于毫米波 LAF-26.5A



数据示例
