相对介电常数/介电正切(εr'/tanδ)和传输衰减测量系统

Model No. RTS 02
特性

  • 获得相对介电常数和tanδ从当无线电波通过平板时的频率与传输衰减之间的关系。
  • 注)测量值是测量频带中的平均值。没有实际问题。
  • 可根据频率来计算电介质的最佳厚度(损耗最小的厚度)。
  • 由于将透镜安装在天线上,因此尽管结构紧凑。但是也可以利用平面波来进行样件的测量,并且可以实现高测量精度。
  • 由于可以将样本设置在天线附近,因此可以使样件更小。
  • 通过使用可选软件,可以测量电波吸收材料的反射衰减。
  • 使用标准矢量网络分析仪并在校准后将GATE应用于镜头之外,从而降低传输衰减可以以0.1 dB的分辨率和0.01的介电常数进行测量。
  • 测量范围


    零件号 LAF-2.6A LAF-26.5A
    频率范围 2.6-26.5GHz 26.5-110GHz
    杨戬尺寸 约400mm x 400mm 厚度20-100mm 约100mm x 100mm
    (注)较小的样件可以在较高的频率下测量。
    使用标准矢量网络分析仪并在校准后将GATE应用于镜头之外,从而降低传输衰减。 可以0.1 dB的分辨率进行测量。
    也可以使用标量网络分析仪和合成扫频器。

    订购信息(请告知我方型号、零件号以及其他需求。)

    产品名称 零件号 内容 频率范围
    主单元
    LAF-2.6A
    透镜,透镜固定架,天线固定架,用于校准的金属板 2.6-26.5GHz
      LAF-26.5A 透镜,透镜固定架,天线固定架,用于校准的金属板 26.5-110GHz
    2个天线(波导连接型) RH10R23 WR-10型 75-110GHz
      RH15R23 WR-15型 50-75GHz
      RH22R23 WR-22型 33-50GHz
      RH28R23 WR-28型 26.5-40GHz
    天线(带同轴波导转换器) RH22R23APC2.4(f)7 WR-22型 33-50GHz
      RH28R23SMA(f)7 WR-28型 26.5-40GHz
      RH42S23SMA(f)7 WR-42型 18-26.5GHz
      RH62S22SMA(f)7 WR-62型 12.4-18GHz
      RH90S19SMA(f)7 WR-90型 8.2-12.4GHz
      RH137S18SMA(f)7 WR-137型 5.85-8.2GHz
      RH159S17SMA(f)7 WR-159型 4.90-7.05GHz
      RH187S16SMA(f)7 WR-187型 3.95-5.85GHz
      RH284S14SMA(f)7 WR-284型 2.60-3.95GHz
      RH430S14SMA(f)7 WR-430型 1.70-2.60GHz
    校准和绘图软件(用于传输衰减测量) DMP-20 用于矢量网络分析仪的
    校准和绘图软件(用于测量介电常数和介电损耗正切) DMP-002081219-04
    标量网络分析仪,矢量网络分析仪,合成扫频器等
    毫米波线缆,连接器等
    WindowsPC(含打印机)
    GPIB连接线缆(美国国家仪器) GP-01

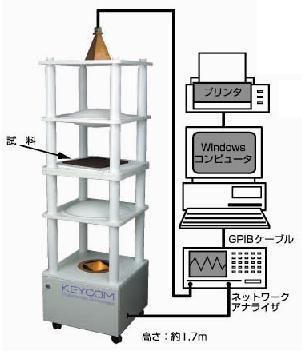

    配置

    毫米波

    微波
