微波相对介电常数/介电损耗正切(εr'/tanδ)
和传输衰减测量系统 垂直型

Model No. RTS03
特性
此系统的测量范围为5GHz至26.5GHz。
相对介电常数和tanδ是根据微波通过平板时的频率与传输衰减量之间的关系来计算的。
与同轴波导管类型和波导管类型不同,夹具中没有样品,因此没有气隙误差。
另外,由于将透镜安装在天线上,因此,无论紧凑性如何都可以利用平面波来测量样件。
注1)测量值是测量频带中的平均值。没有实际问题。
注2)使用此系统无法计算出电波吸收材料的反射衰减。要计算反射衰减,
请使用微波相对介电常数/介电正切(εr'/tanδ)和传输损耗测量系统[rts04 ]

样件尺寸

100mm × 100mm

数据示例

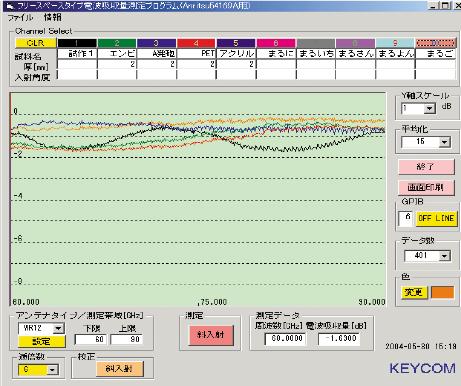

显示传输衰减,水平轴代表频率。
另外,可以同时显示多个图形。
此后,使用模拟软件计算相对介电常数(εr')和介电正切(tanδ)。
此外,可以使用“打印”按钮立即进行打印,并且可以从文件菜单立即进行文件保存。




配置



订购信息(请告知我方型号、零件号以及其他需求。)

主单元 透镜,透镜固定架,天线固定架,用于校准的金属板 CBC-04
天线(含同轴波导转换器)2个 频率范围:18-26.5GHz (WR-42) RH42S23SMA(f)7
频率范围:12.4-18GHz (WR-62) RH62S22SMA(f)7
频率范围:8.2-12.4GHz (WR-90) RH90S19SMA(f)7
频率范围:5.85-8.2GHz (WR-137) RH137S18SMA(f)7
频率范围:4.90-7.05GHz (WR-159) RH159S17SMA(f)7
用于介电常数,介电损耗角正切和传输衰减的软件 显示介电常数,介电损耗角正切和传输衰减。 DMP-002081219-04
微波线缆 2条   CM06D-APC2.9(m)
APC2.9(m)-300
GPIB连接线缆   GP-01
