微波 相对介电常数/介电损耗正切(εr'/tanδ)
和传输衰减测量系统

Model No. RTS04
特性

相对介电常数和tanδ是从微波穿过平板时的频率与传输衰减之间的关系得出的。
注)测量值是测量频带中的平均值。没有实际问题。

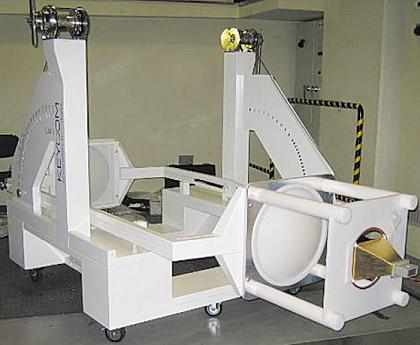

由于将透镜安装在天线上,因此尽管结构紧凑,但是也可以利用平面波来进行试样的测量,并且可以实现高的测量精度。
由于可以将样件设置在天线附近,因此可以使样件更小。
通过使用可选软件,可以测量电波吸收材料的反射衰减。

测量范围 频率范围 5.0~26.5GHz 样件尺寸 300mm × 300mm以上

(注)较小的样件可以在较高的频率下测量。
使用标准矢量网络分析仪并在校准后将GATE应用于透镜之外,从而降低传输衰减 可以0.1 dB的分辨率和0.01的介电常数进行测量。
也可以使用标量网络分析仪和合成扫频器。

订购信息(请告知我方型号、零件号以及其他需求。)

本体    5.0-26.5GHz LAF-2.6A 透镜,透镜固定架,天线固定架,用于校准的金属板
天线(含同轴波导转换器)2个 RH42S23SMA(f)7 WR-42型 18-26.5GHz
RH62S22SMA(f)7 WR-62型 12.4-18GHz
RH90S19SMA(f)7 WR-90型 8.2-12.4GHz
RH137S18SMA(f)7 WR-137型 5.85-8.2GHz
RH159S17SMA(f)7 WR-159型 4.90-7.05GHz
相对介电常数/介电损耗正切(εr'/tanδ)和传输衰减测量软件 DMP-002081219-04
微波线缆 2条 CM06D-APC2.9(m)APC2.9(m)-3000
GPIB线缆(美国国家仪器) GP-01

配置
