远场透镜天线型
电波吸收体 远场透镜天线型反射衰减测量系统
(针对2.6至26.5 GHz/26.5至110 GHz)

Model No. EAS03
特性
此型号适用于无线电波吸收体和屏蔽材料的评估。
与同轴管和波导类型不同的是,它不会因空气气隙产生误差,原因是样件并不 放置在夹具中。
尽管非常紧凑,但它可以通过平面波测量,因为透镜安装在天线上。
由于放置在天线附近,因此您可以使用很小的样件。

(当使用矢量网络分析仪时)此型号同样可以测量垂直入射。。
我方也可针对重型不可移动的无线电波吸收体,例如混凝 土墙和沥青路,提供可移动型测量系统。



用途:电波吸收率测量,ETC,ITS,无线LAN,汽车防碰撞雷达,特异材料测量等。

依据以下的标准
JIS R1679 : 2007
IEC 62431 : 2008

发表论文

H.Suzuki, Others, "Free space measurmet method with parallel electromagnetic wave beam by using dielectric lenses and horn antennas for reflectivity of electromagnetic absorbers in millimeter waves"
IEICE Trans, electro., Vol. E89-C, No.1 Jan.(2006)24-29

规格

  LAF-2.6A LAF-26.5A
频率 2.6GHz-26.5GHz 18GHz-325GHz
样件尺寸 430mm x 430mm @2.6GHz ∠0°
300mm x 300mm @10GHz ∠0°
300mm x 300mm @26.5GHz ∠0°
150mm x 150mm @26.5GHz ∠0°
150mm x 150mm @110GHz ∠0°
入射角(半角) 最小:0° (一般15°) 最大:80°(90°针对发射测量) 最小:0° (一般15°) 最大:80°(90°针对发射测量)
主单元尺寸 H1700 x W1500 x D1300mm
(H1200 x W1500 x D3000mm @∠80°)
Weight 250kg
H870 x W600 x D500mm
(H540 x W1120 x D500mm @∠90°)
Weight 40kg

订购信息(请告知我方型号、零件号以及其他需求)

产品名称 詳細 零件号
主单元,(透镜,透镜固定支架, 天线固定基座,用于校准的金属板) 频率范围 2.6-26.5GHz LAF-2.6A
  频率范围 2.6-26.5GHz

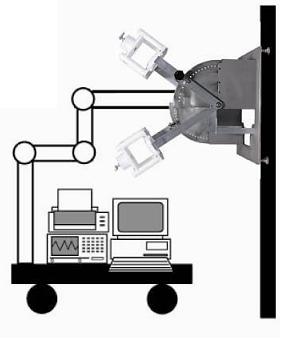

可针对重型无法移动的电波吸收体(例如混凝土墙和沥青路)实施可移动型直接测量
LAF Direct-2.6A
  频率范围 26.5GHz-110GHz LAF-26.5A
  频率范围 26.5GHz-110GHz
可针对重型无法移动的电波吸收体(例如混凝土墙和沥青路)实施可移动型直接测量
天线(含一个同轴波导转换器) 2件 频率范围 1.70-2.60GHz (WR-430) RH430S14SMA(f)7
  频率范围 2.60-3.95GHz (WR-284) Rh284S14SMA(f)7
  频率范围 3.95-5.85GHz (WR-187) RH187S16SMA(f)7
  频率范围 4.90-7.05GHz (WR-159) RH159S17SMA(f)7
  频率范围 5.85-8.2GHz (WR-137) RH137S18SMA(f)7
  频率范围 8.2-12.4GHz (WR-90) RH90S19SMA(f)7
  频率范围 12.4-18GHz (WR-62) RH62S22SMA(f)7
  频率范围 18-26.5GHz (WR-42) RH42S23APC2.9(f)7
  频率范围 33-50GHz (WR-22) RH22R23APC2.4(f)7
  频率范围 26.5-40GHz (WR-28) RH28S23APC2.9(f)7
天线(波导连接) 2件 频率范围 50-75GHz (WR-15) RH15S10
  频率范围 75-110GHz (WR-10) RH10S10
  频率范围 110-170GHz (WR-6) RH06S10
  频率范围 170-260GHz (WR-4) RH04S10
  频率范围 220-325GHz (WR-3) RH03S10
用于校准和图像绘制的软件 所有频率 DMP-20
用于校准和图像绘制的软件(update) 所有频率 DMP-20up
针对微波的线缆,连接器等 適宜
电波吸收材料(若使用很小的样件)
GPIB连接线缆
矢量网络分析仪和频谱分析仪+合成仪等 可一起订购。
毫米组件 79GHz用 MWM79
  可一起订购
Windows PC(打印机) 可一起订购
*频率越高,可测量样件越小。
*通过使用标准矢量网络分析仪进行校准并在比透镜更远的位置设置门控,可测量-50 dB及以上的无线电波。

外观

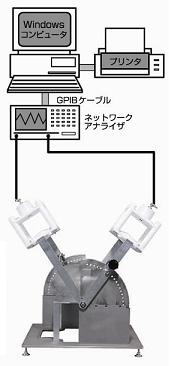

2.6GHz-26.5GHz(LAF-2.6A)

※针对传输特性测量,指定“入射角高达 90°”,如以上图片所示。

26.5GHz-110GHz(LAF-26.5A)

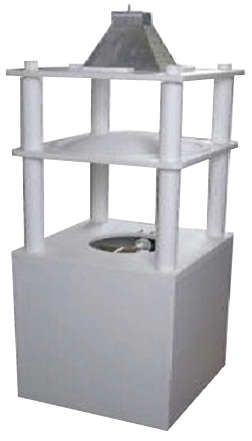

2.6-26.5GHz (LAFS-2.6A)

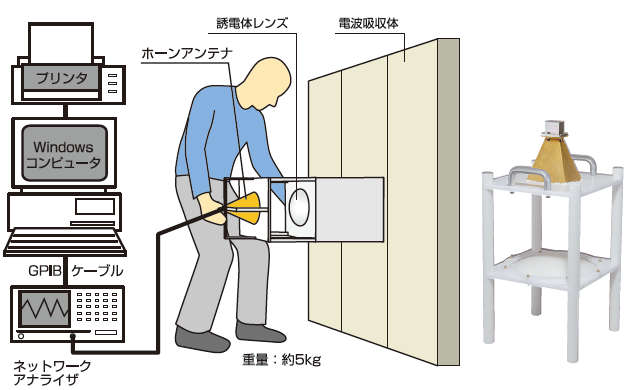

4.9-26.5GHz (LAFSDirect4.9A)

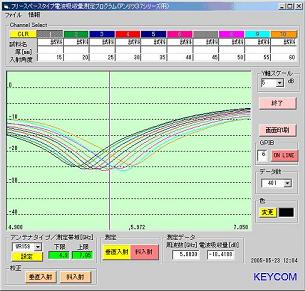

数据示例
