便携型 透镜天线垂直射入式 电波吸收体/反射衰减测量设备

Model No. EAS12
特性

透镜天线垂直射入式电波吸收体・反射衰减测量设备的手提型。安装电波吸收体后可测量。
由于可以轻松移动天线,还可以很好了解接缝等的影响。
同与同轴管和波导类型不同的是,它不会因空气气隙产生误差,原因是样件并不放置在夹具中。
尽管非常紧凑,但它可以通过平面波测量,因为透镜安装在天线上。
由于放置在天线附近,因此您可以使用很小的样件。

依据下列规则制定而成。。
JIS R1679 : 2007
IEC 62431 : 2008

规格

频率范围 4.9-26.5GHz
样件尺寸 300mm×300mm以上 *由于放置在天线附近,因此您可以使用很小的样件。
设备尺寸 重量:5kg
*通过使用标准矢量网络分析仪进行校准并在比透镜更远的位置设置门控,可测量-50 dB及以上的电波。

订购信息(请告知我方型号、零件号以及其他需求)

产品名称 詳細 频率范围 零件号
主单元(透镜,透镜固定支架,天线固定基座,用于校准的金属板) 可针对重型无法移动的电波吸收体(例如混凝土墙和沥青路)实施可移动型直接测量。 LAFS Direct-4.9A
天线(含一个同轴波导转换器)   18-26.5GHz (WR-42) RH42S23SMA(f)5
    12.4-18GHz (WR-62) RH62S22SMA(f)5
    8.2-12.4GHz (WR-90) RH90S19SMA(f)5
    5.85-8.2GHz (WR-137) RH137S18SMA(f)5
    4.90-7.05GHz (WR-159) RH159S17SMA(f)5
用于校准和图像绘制的软件     DMP-20
用于微波的线缆、适配器等     CM06A-SMA(m)
SMA(m)-3000
电波吸收材料(使用很小的样件时)
GPIB连接线缆     GP-01
矢量网络分析仪、频谱分析仪+合成仪等 可一起订购。
Windows PC(含打印机) 可一起订购。

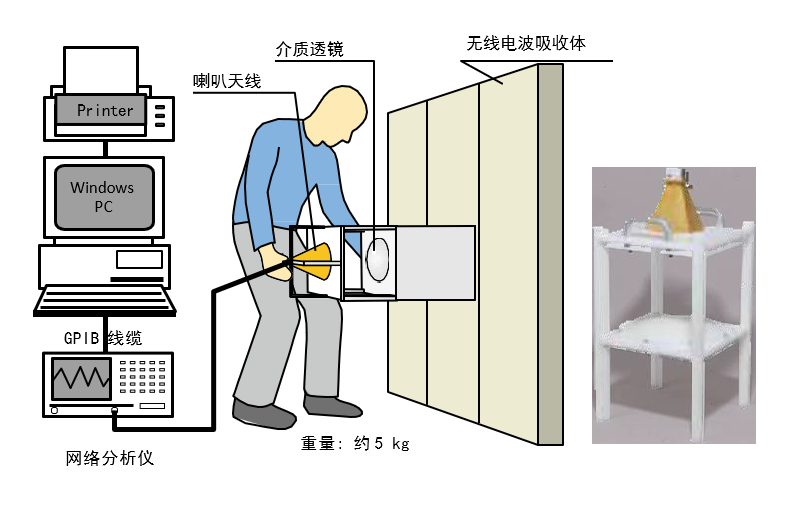

配置


数据示例
