椭圆仪法
相对介电常数和相对磁导率测量系统

Model No. DPS02

由于使用标量测量法,因此无需使用昂贵的矢量网络分析仪。
通过测量TE波以及TM波反射系数在幅值比和相位的差别,此系统计算复介电常数和复磁导率。

与同轴管和波导类型不同的是,它不会因空气气隙产生误差,原因是样件并不放置在夹具中。
尽管非常紧凑,但它可以通过平面波测量,因为透镜安装在天线上。
由于样件安装在天线附近,因此您可以测量非常小的样件。

可测量得每段频率上的相对介电常数和相对磁导率

若您对我们的产品感兴趣,请您通过E-mail(info@keycom.co.jp)或电话随时联系,我们的销售人员(中国人)将尽快给您回复。

仕様

频率 26.5-110GHz
相对介电常数,相对磁导率 1.05-50   精度±7%
εr''、μr''

0.01-10    精度±15%

样件尺寸 100 x 200mm以上
样件厚度 20mm以下
最小入射角(半角) 15°
最大入射角(半角) 80°
*频率越高,可测量样件越小。

订购信息(请告知我方型号、配件号以及其他需求)

产品名称 详细 零件号
主单元  透镜,透镜固定支,天线固定基座,用于校准的金属板

LAF-18A
天线(波导连接性) 2個 WR-10(75-110GHz) RH10R23
  WR-15(50-75GHz) RH15R23
  WR-22(33-50GHz) Rh22R23
天线(含一个同轴波导转换器) WR-28(26.5-40GHz) Rh28S23SMA(f)7
天线旋转部件(2件)和控制系统   AR-01

椭圆仪法控制盒计算软件

  DMP-72
毫米波缆线,适配器等
Windows PC 含打印机
标量网络分析器
GPIB连接线缆   GP-01

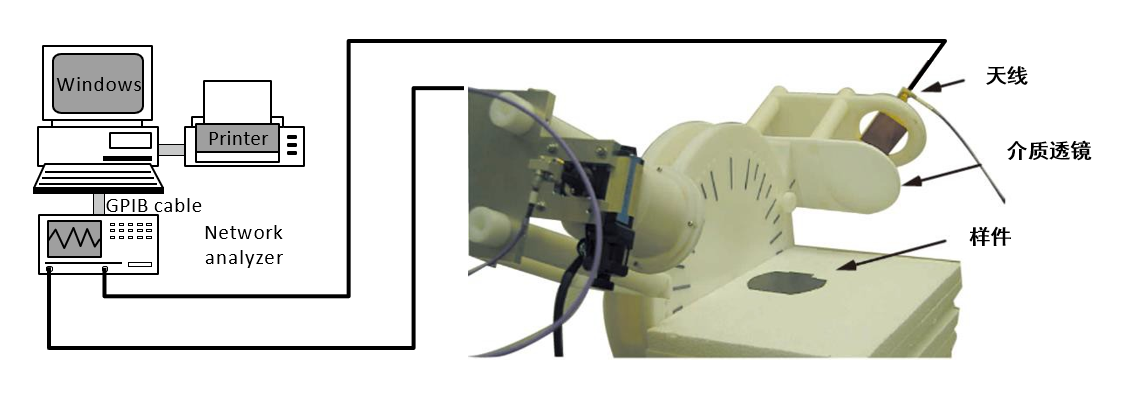

配置
